Timing Belt: Service and Repair


REMOVAL

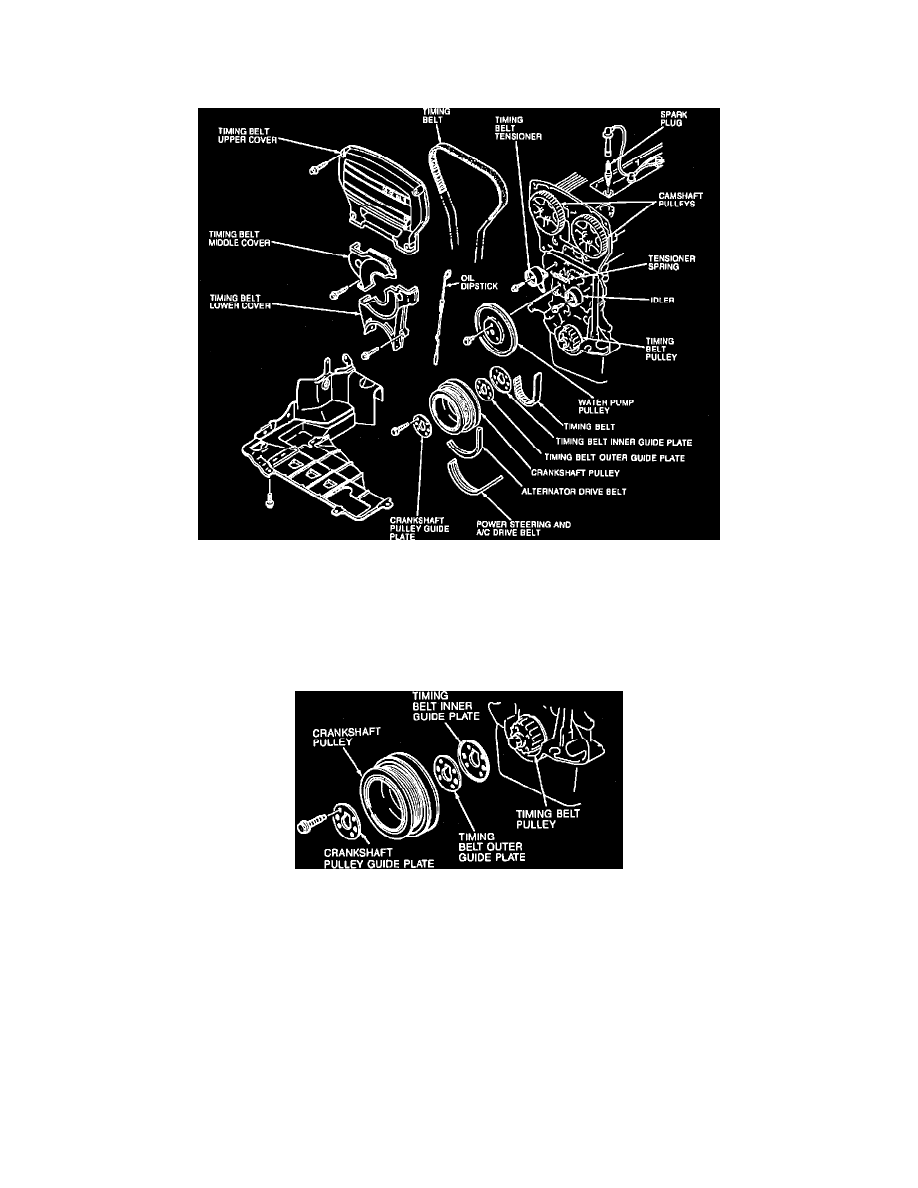

Exploded View Of Timing Belt Assembly

1. Remove upper timing belt cover and gasket.
2. Loosen water pump pulley attaching bolts, then remove water pump and alternator accessory drive belt.
3. Remove water pump pulley, then raise and support vehicle.
4. Remove right wheel, then righthand upper and lower splash shields.
5. Remove A/C and power steering accessory drive belts.

Aligning Crankshaft Pulley Timing Marks

6. Remove crankshaft pulley, crankshaft pulley guide plate and timing belt outer and inner guide plates.
7. Remove timing belt middle and lower covers along with gaskets.
