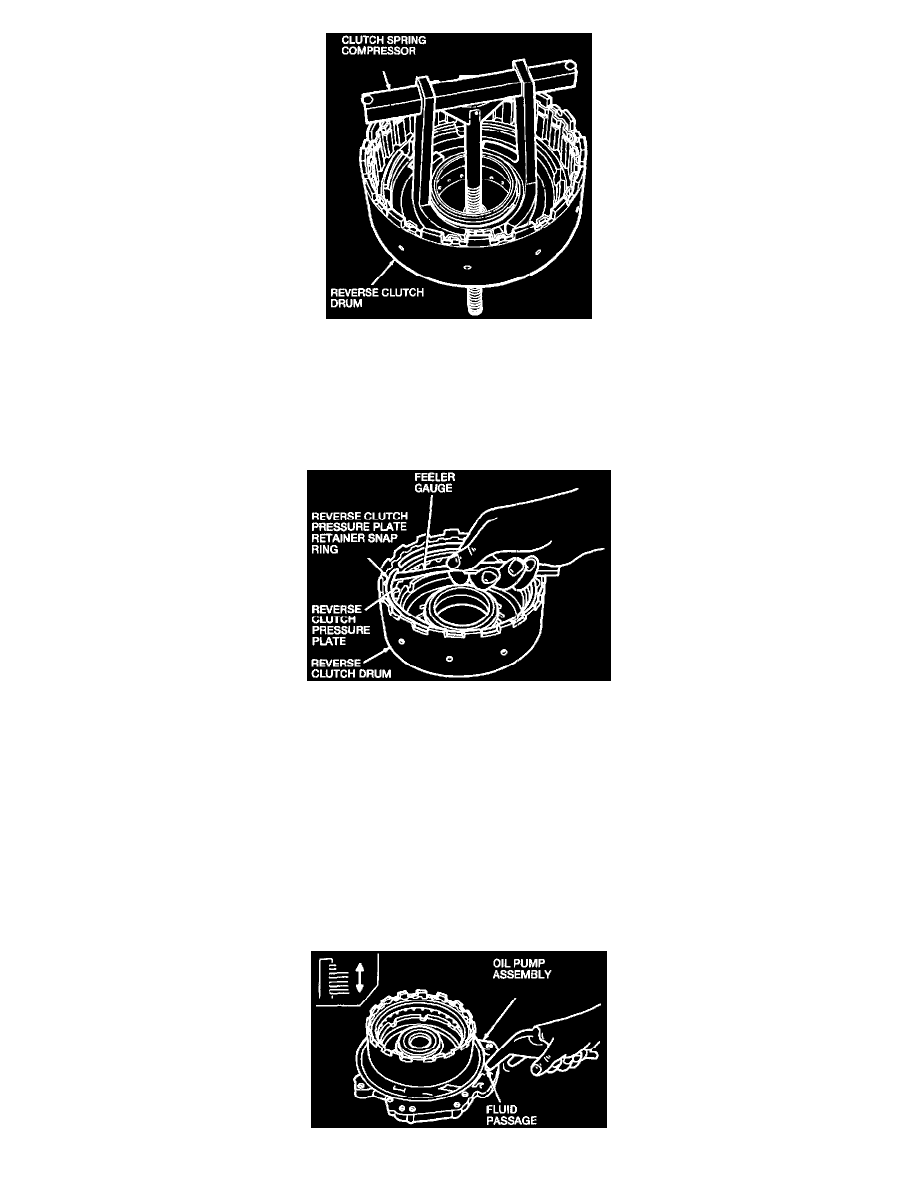

4. Use Clutch Spring Compressor T65L-77515-A to compress the return spring and install a new reverse clutch snap ring.

NOTE:  Align the Clutch Spring Compressor T65L-77515-A directly over the reverse clutch spring retainer.

5. Install the reverse clutch dish plates, reverse clutch external spline clutch plates, reverse clutch internal spline clutch plates, and reverse clutch

pressure plate as noted during removal.

6. Install a new reverse clutch pressure plate retainer snap ring.

7. Use a feeler gauge to measure the clearance between the reverse clutch pressure plate and the reverse clutch pressure plate retainer snap ring.
8. The standard clearance is 0.5-0.8 mm (0.020-0.031 inch)  with a maximum of 1.2 mm (0.047 inch). If the clearance is not within the maximum

specification, select and insert the proper thickness of reverse clutch pressure plate from the Reverse Clutch Pressure Plate Specifications chart to
obtain the standard clearance.

Reverse Clutch Pressure Plate Specifications

Part Number and Thickness:
F3XY-7B066-S: 6.6 mm (0.260 inch)
F3XY-7B066-T: 6.8 mm (0.268 inch)
F3XY-7B066-U: 7.0 mm (0.276 inch)
F3XY-7B066-V: 7.2 mm (0.283 inch)
F3XY-7B066-W: 7.4 mm (0.291 inch)
F3XY-7B066-X: 7.6 mm (0.299 inch)
F3XY-7B066-Y: 7.8 mm (0.307 inch)
