ENGINE MANAGEMENT MPI

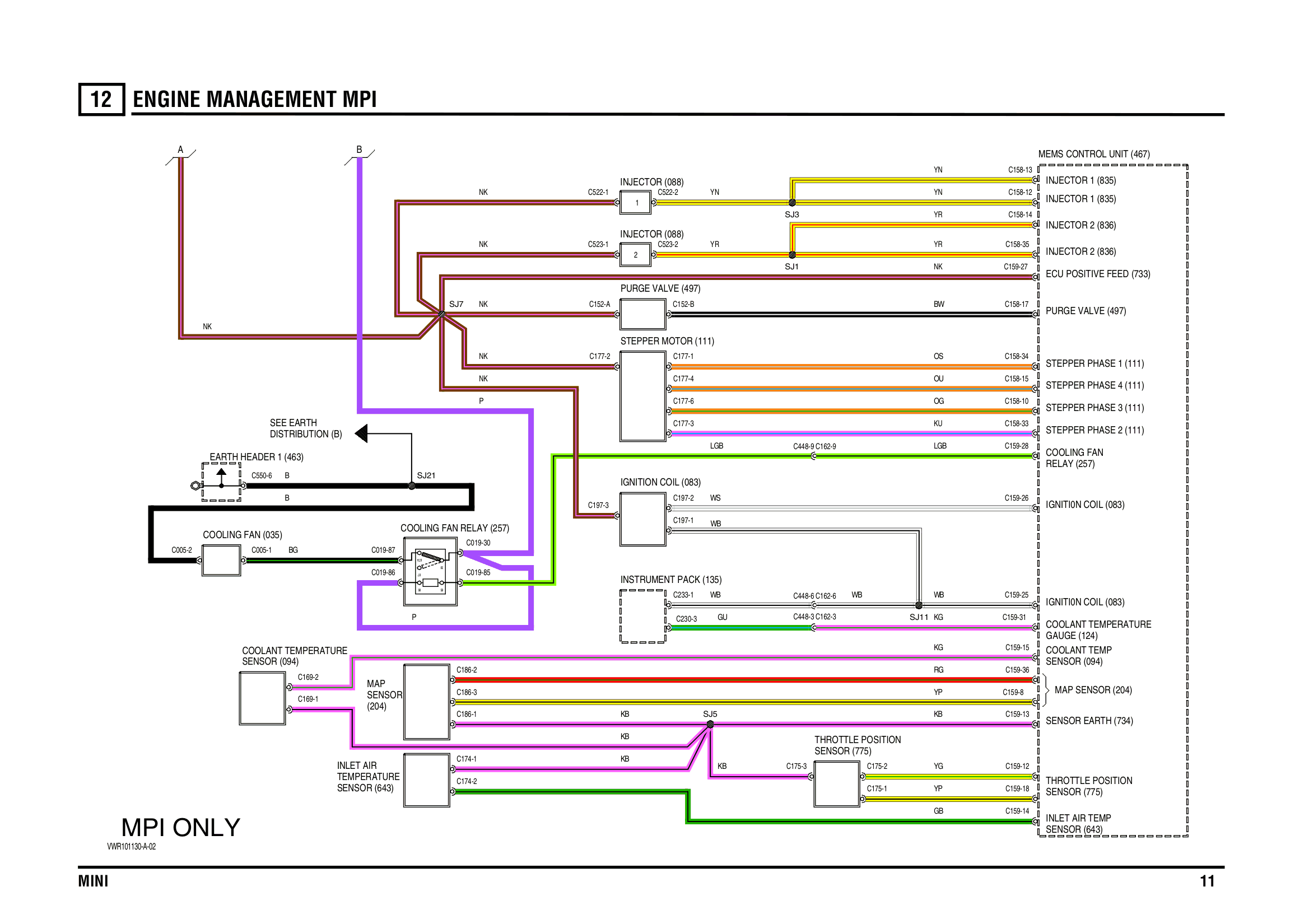

Engine Management Mpi circuit diagram

Components on this diagram

  • COOLANT TEMP SENSOR (094)
  • COOLANT TEMPERATURE GAUGE (124)
  • COOLANT TEMPERATURE SENSOR (094)
  • COOLING FAN (035)
  • COOLING FAN RELAY (257)
  • ECU POSITIVE FEED (733)
  • IGNITI0N COIL (083)
  • IGNITION COIL (083)
  • INJECTOR (088)
  • INLET AIR TEMP SENSOR (643)
  • INSTRUMENT PACK (135)
  • MAP SENSOR (204)
  • MEMS CONTROL UNIT (467)
  • PURGE VALVE (497)
  • SENSOR EARTH (734)
  • STEPPER MOTOR (111)
  • TEMPERATURE SENSOR (643)
  • THROTTLE POSITION SENSOR (775)
