Drive Belt: Specifications (page 3 of 5)

CAUTION:  Put the adjusting bolt into the recess at the far depth of the elongated hole on the tension bracket.

(3) Tighten the fixing nut.

Tightening torque: 50 Nm (36 ft. lbs.)

(4) Run the engine one time or more.
(5) Check the deflection or belt tension. Readjust, if necessary.

CAUTION:  Before checking, turn the engine one time or more.

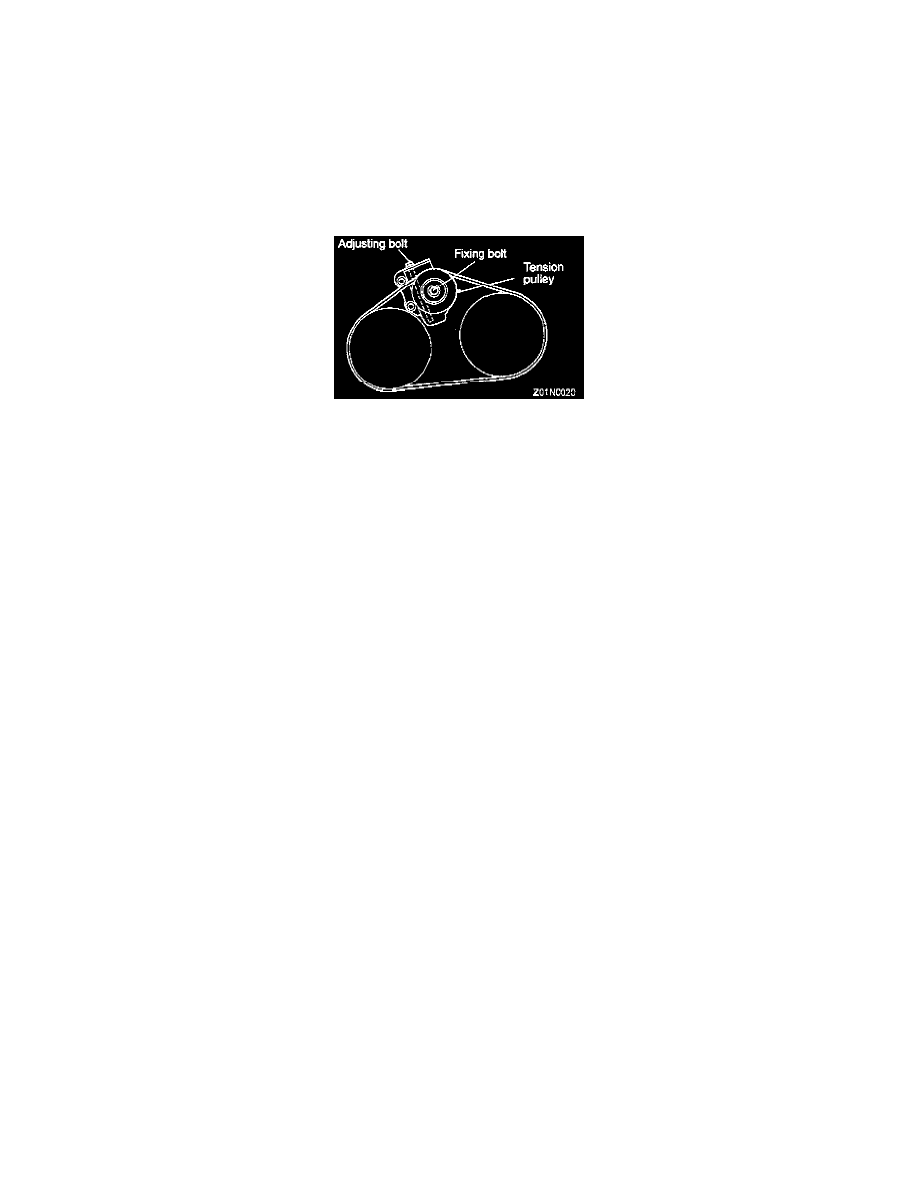

AIR CONDITIONING COMPRESSOR DRIVE BELT

TENSION ADJUSTMENT <SOHC>

(1) Loosen the tension pulley fixing bolt.
(2) Adjust belt deflection with the adjusting bolt.
(3) Tighten the fixing bolt.
(4) Run the engine one time or more.
(5) Check the belt tension. Readjust, if necessary.
