Timing Belt: Specifications (page 4 of 6)

<B> Engine Support Bracket Removal.

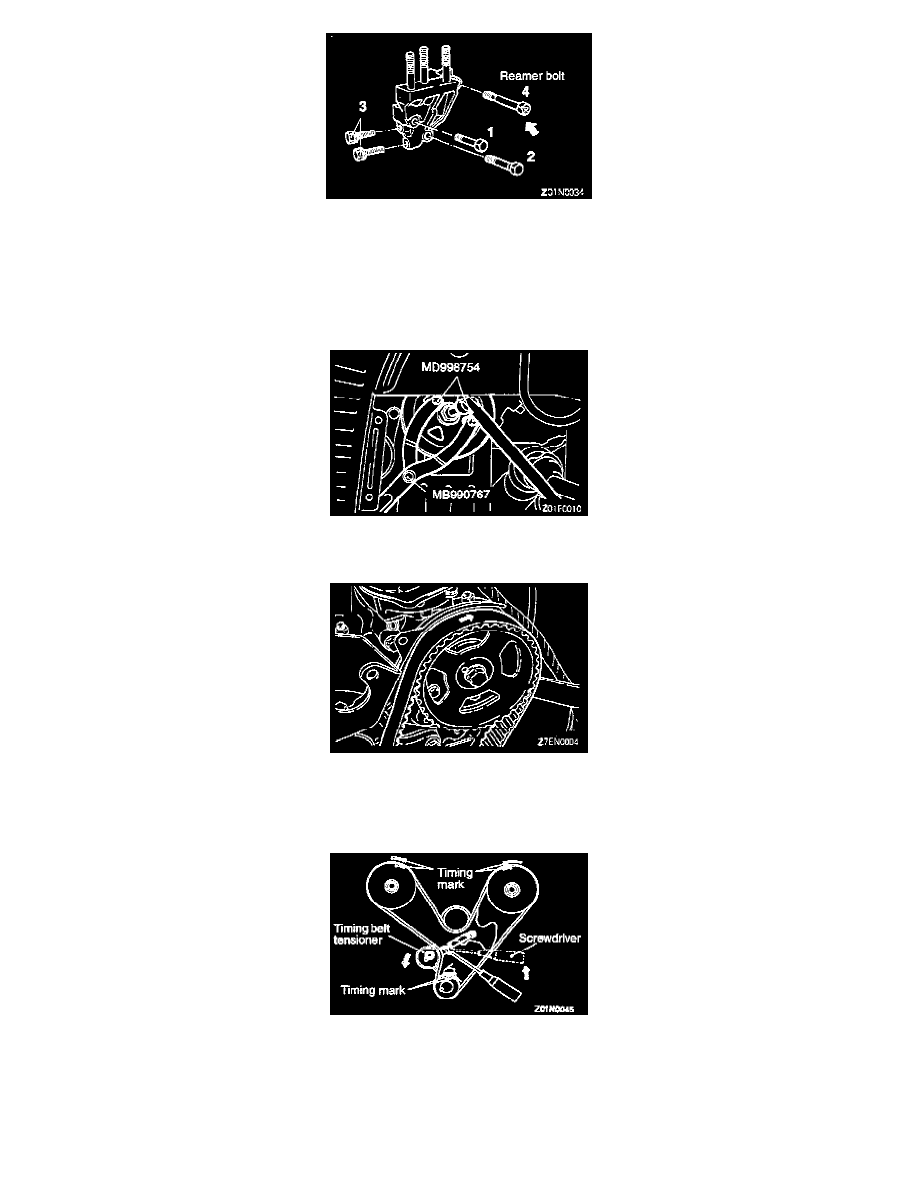

Remove the engine support bracket in the numbered sequence shown in the illustration.
Spraying lubricant, slowly remove the bolt (reamer bolt) indicated by the arrow.

CAUTION:  Keep in mind that the reamer bolt is sometimes heat seized on the engine support bracket.

NOTE:  Slightly jack up the engine body to make work easier.

<C> Crankshaft Pulley Removal.

Using the special tool, remove the crankshaft pulley from the crankshaft.

<D> Timing Belt Removal.

(1) Align the timing marks.
(2) Make a mark on the back of the timing belt indicating the direction of rotation so it may be reassembled in the same direction if it is to be

reused.

(3) Loosen the bolt of the timing belt tensioner.
(4) Using a screwdriver or the like, turn the timing belt tensioner counterclockwise and tighten the tensioner bolt.
(5) Remove the timing belt.

INSTALLATION

Installation in reverse order as removal.
