Timing Belt: Specifications (page 6 of 6)

(Tensioner fixing bolts)

(5) Measure belt tension with a belt tension gauge at the indicated plate.

Standard value:

210 - 310 N (46.3 - 68.3 lbs.)

CAUTION:  Contact the hooks to the tooth bottoms and the spindle to the back of the belt.

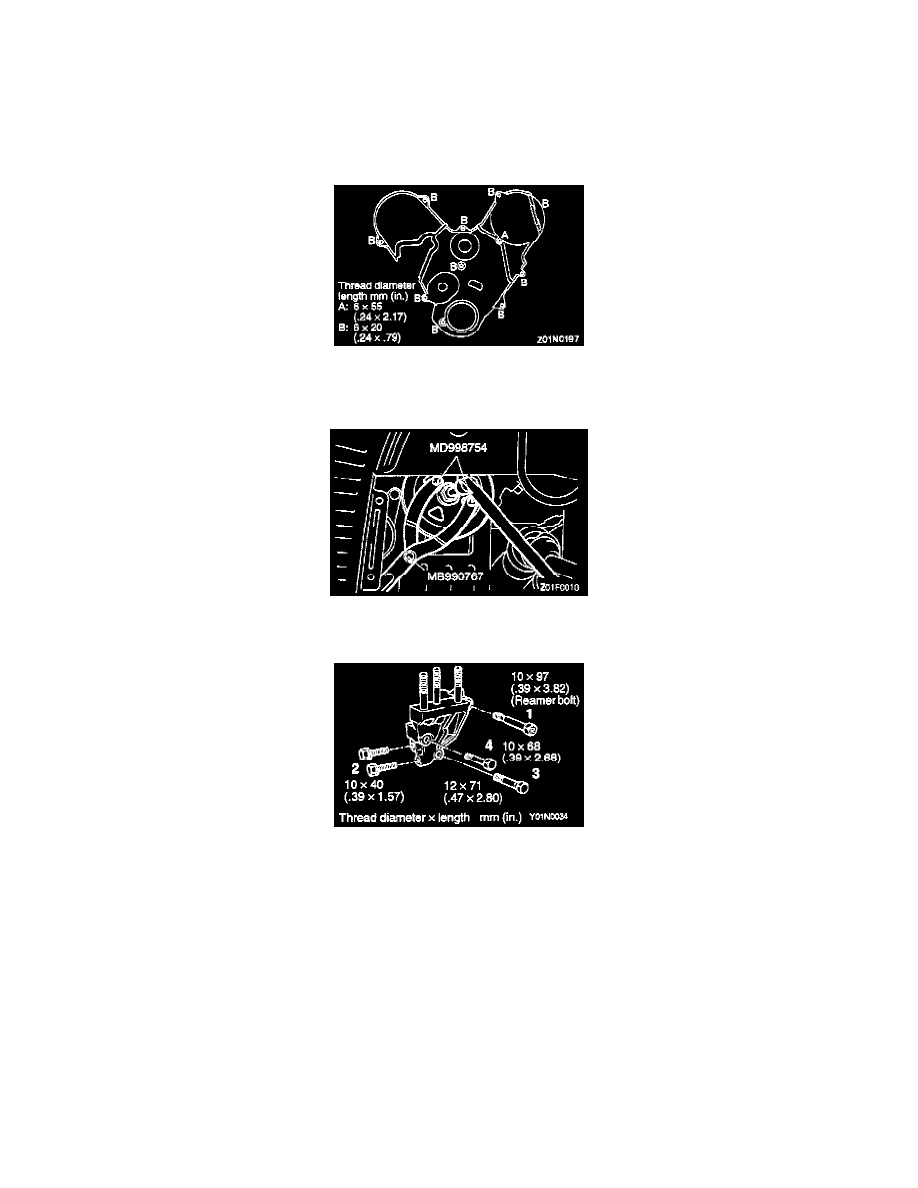

>C< Timing Belt Lower Cover Outer / Timing Belt Upper Cover Outer (B) / Timing Belt Upper Cover Outer (A) / Timing Belt Cover Cap
Installation.

Since the mounting bolts of timing belt cover are different in size depending on location, insert them with care.

>D< Crankshaft Pulley Installation.

Using the special tool, attach the crankshaft pulley to the crankshaft.

>E< Engine Support Bracket Installation.

Since the mounting bolts of engine support bracket are different in size depending on location, insert them in numbered, sequence.

CAUTION:  When installing the reamer bolt, tighten it, slowly spraying lubricant on the reamer area.

Post-installation Operation:
-

Under Cover Installation. (Front L.H., Side L.H.)

-

Cruise Control Actuator Installation.

-

Engine Adjustment.
