Ignition Timing Adjustment Connector: Component Locations

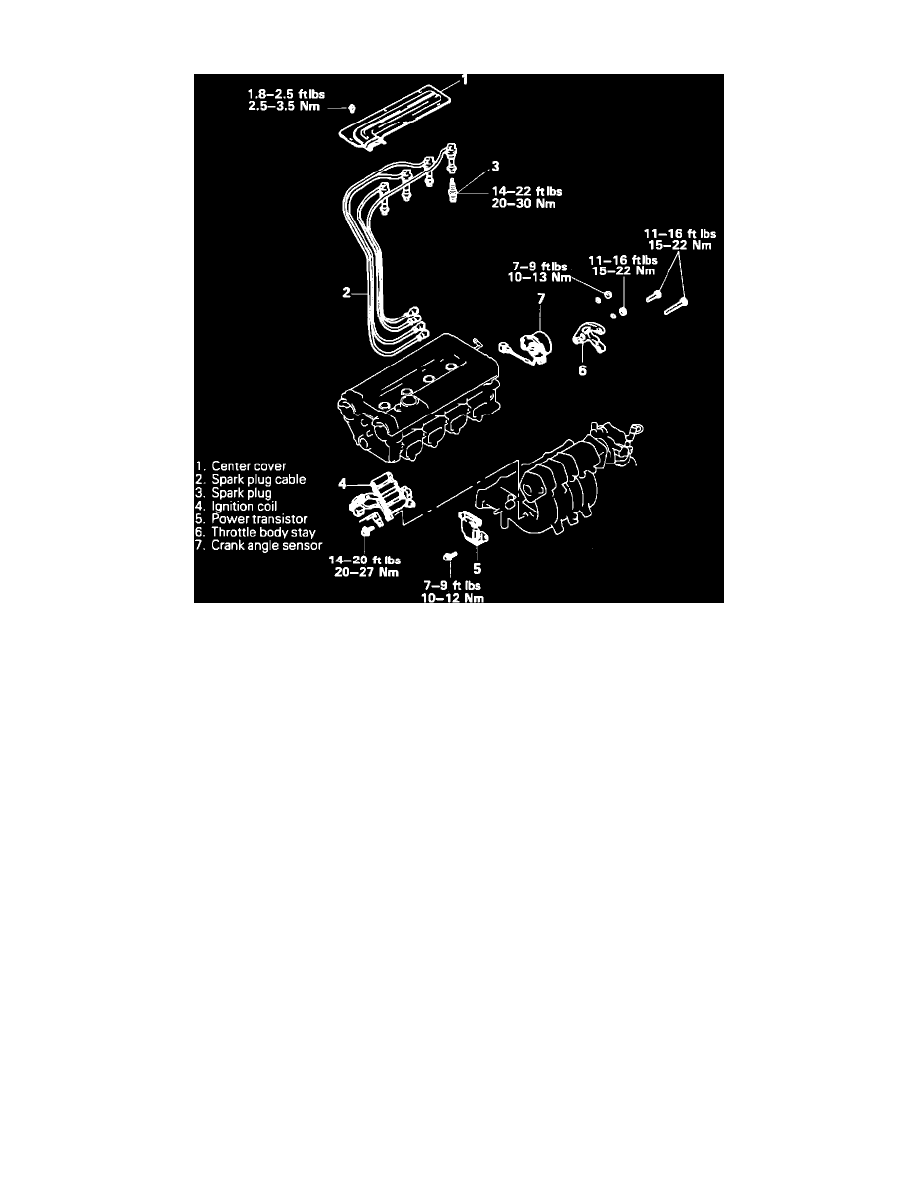

Component Overview

Crank Angle/TDC Sensor

Located in rear of cylinder head

Ignition Coil

Located on intake manifold

Ignition Timing Connector

Located near negative side of battery

Knock Sensor

Located on side of engine block near starter

Power Transistor

Located near ignition coil on intake manifold

Spark Plugs

Located in top of cylinder head under center cover
