Mitsubishi Workshop Service and Repair Manuals

Repairs and Inspections Required After a Collision: Service and Repair
Air Bag Systems

This article hs been updated by TSB-09-52B-003

REPAIR PROCEDURE

WHEN FRONT AIR BAGS DEPLOY IN A COLLISION.

1. Replace the following parts with new ones:

-

SRS-ECU.

-

Air bag modules.

-

Seat belt with pre-tensioner.

-

Slide adjuster (Occupant classification-ECU, occupant classification sensor) [Passenger's side].

-

Front impact sensors.

2. Check the following parts and replace if there are any malfunctions:

-

Clock spring.

-

Seat slide sensor.

-

Seat belt switch.

-

Steering wheel, steering column shaft assembly

1. Check the wiring harness (built into the steering wheel) and connectors for damage, and terminals for deformation.
2. Install the air bag module to check fit and alignment with the steering wheel.
3. Check the steering wheel for noise, binding or difficult operation and excessive free play.
4. Check the steering column shaft shock absorbing mechanism.

3. Check the wiring harnesses for binding, the connectors for damage, poor connections, and the terminals for deformation.

WHEN SIDE AND CURTAIN AIRBAGS DEPLOY IN A COLLISION.

1. Replace the following parts with new ones:

-

SRS-ECU.

-

Side impact sensors.

-

Front seatback assembly and slide adjuster (Occupant classification ECU, Occupant classification sensor (passenger's side).

-

Curtain air bag modules.

2. Check the wiring harnesses for binding, the connectors for damage, poor connections, and the terminals for deformation.

WHEN AIR BAGS DO NOT DEPLOY IN LOW-SPEED COLLISION.

Check the SRS components. If the SRS components are showing any visible damage such as dents, cracks, or deformation, replace them with new ones.
Concerning parts removed for inspection, replacement with new parts and cautionary points for working, refer to appropriate INDIVIDUAL
COMPONENT SERVICE.

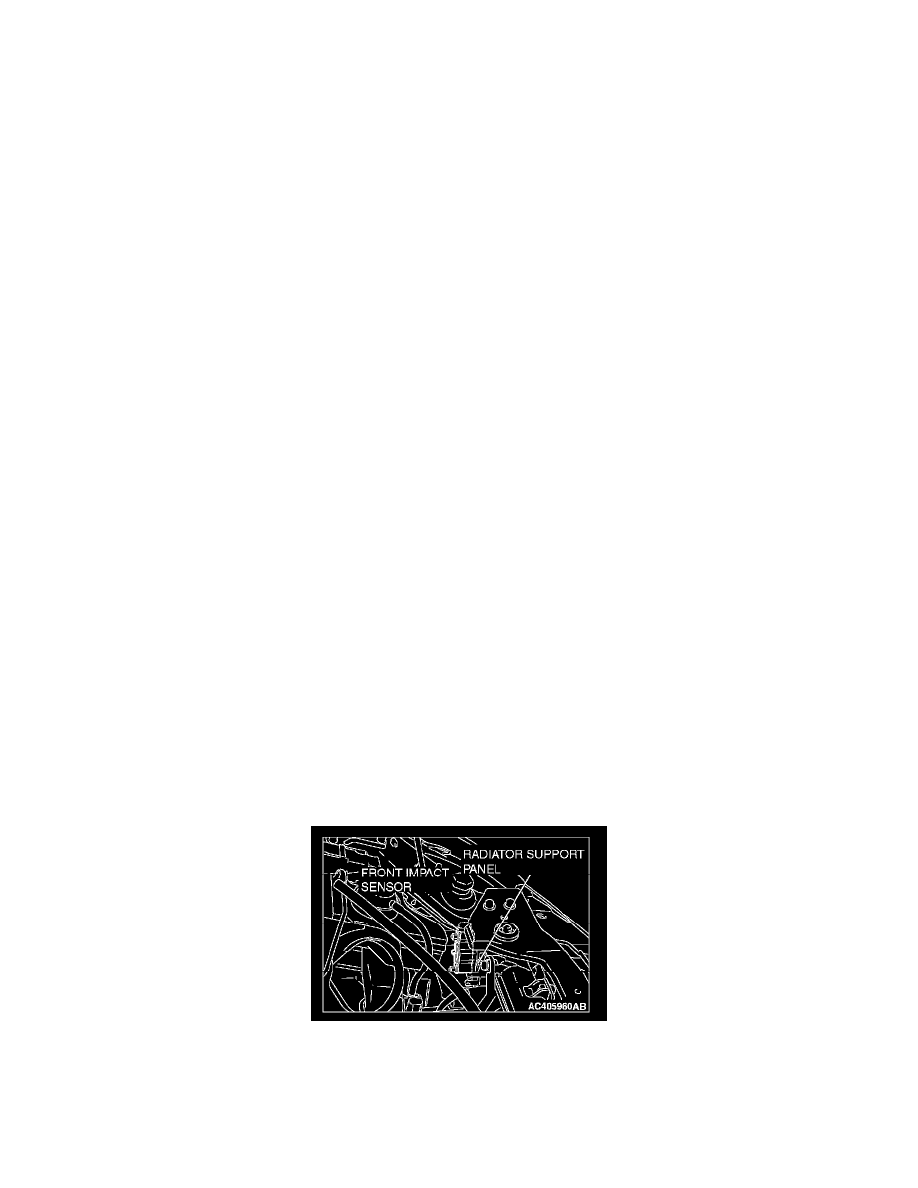

FRONT IMPACT SENSOR

1. Check the radiator support panel for distortion and rust.
2. Check the front impact sensor for dents, cracks, deformation or rust.
3. Check the front impact sensor wiring harness for binding, check the connector for damage, and check the terminals for deformation.

SRS-ECU
