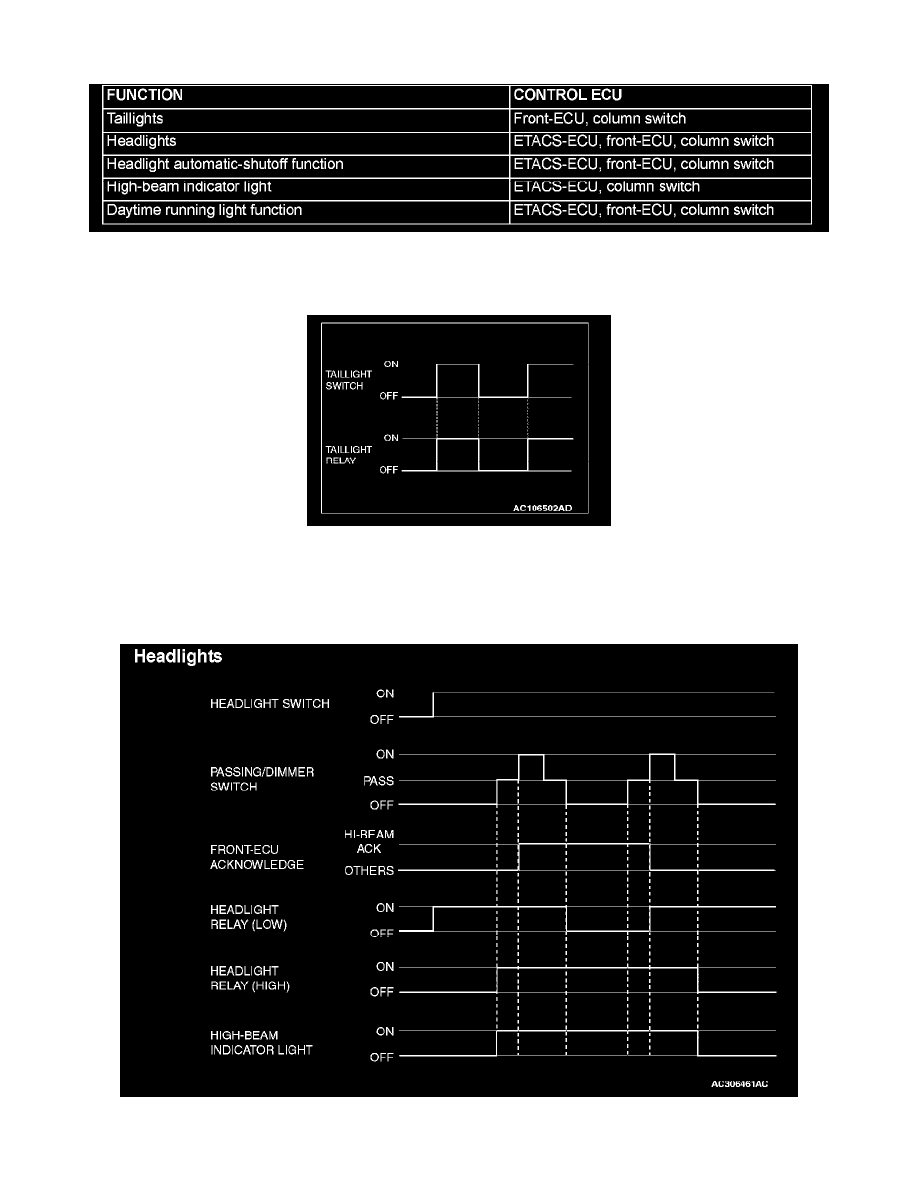

GENERAL DESCRIPTION CONCERNING THE HEADLIGHTS AND TAILLIGHTS

The given ECUs affect the functions and control of the headlights and the taillights.

TAILLIGHTS

If the column switch sends a taillight switch "ON" signal to the front-ECU, the front-ECU turns on its taillight relay, causing the taillights to illuminate.

NOTE:  This description covers the taillights only. In actual driving, the taillights may be turned off due to the headlight automatic shut-off function.

Headlights

If the column switch sends a headlight switch "ON" signal to the front-ECU, the front-ECU turns on its headlight relay (LOW), causing the low-beam
headlights to illuminate. If the dimmer switch is turned on while the headlight relay (LOW) is on, the front-ECU turns on the headlight relay (HIGH),
