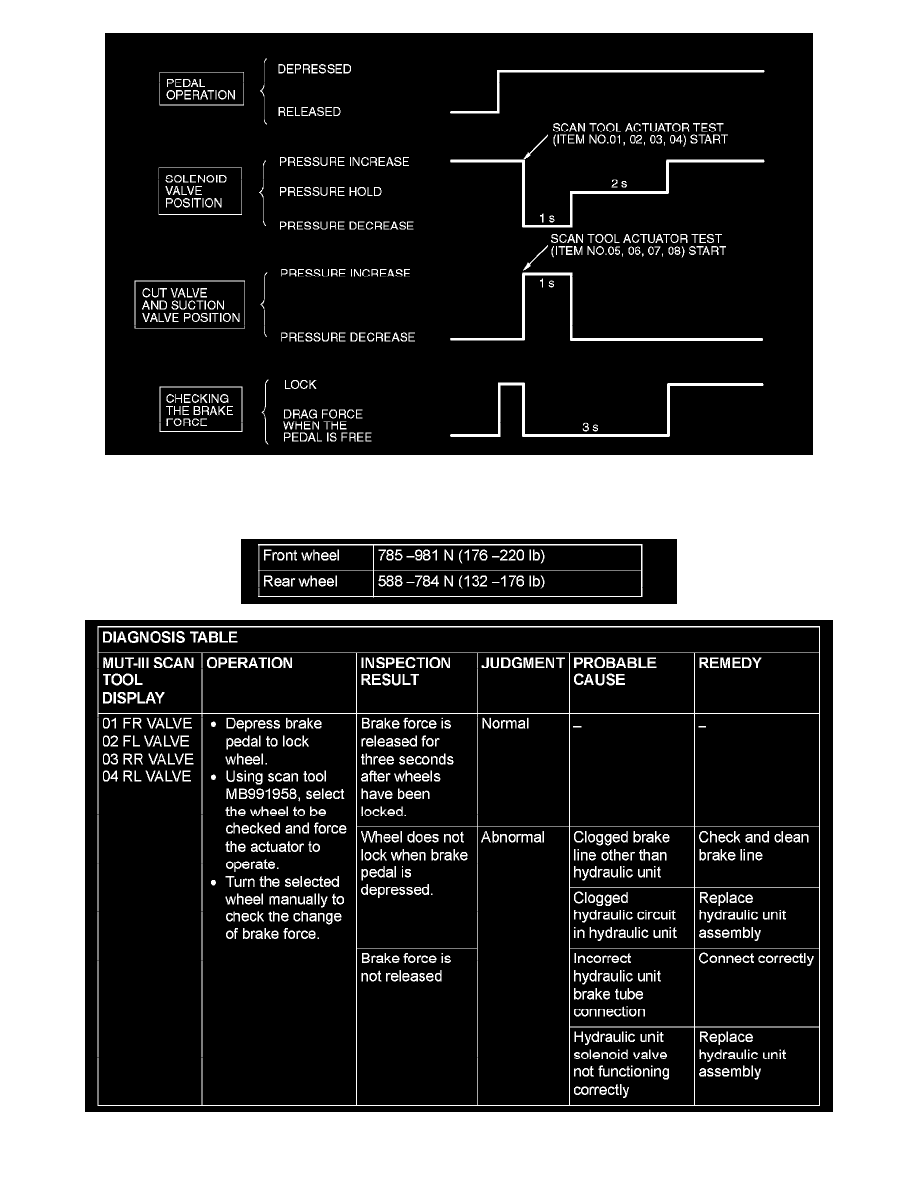

10. Turn the wheel by hand and check the change in braking force when the brake pedal is depressed. When using the braking force tester, depress the

brake pedal until the braking force is at the following values, and check that the braking force changes to the brake drag force reading taken in step
2 when the actuator is force-driven. The result should be as shown in the diagram above.

11. If the result of inspection is abnormal, repair according to the Diagnosis Table.
