<<A>> REAR BRAKE BOLT/REAR BRAKE CALIPER ASSEMBLY REMOVAL
Remove the rear brake caliper assembly and support it with wire or something similar.

<<B>> REAR BRAKE DISC REMOVAL

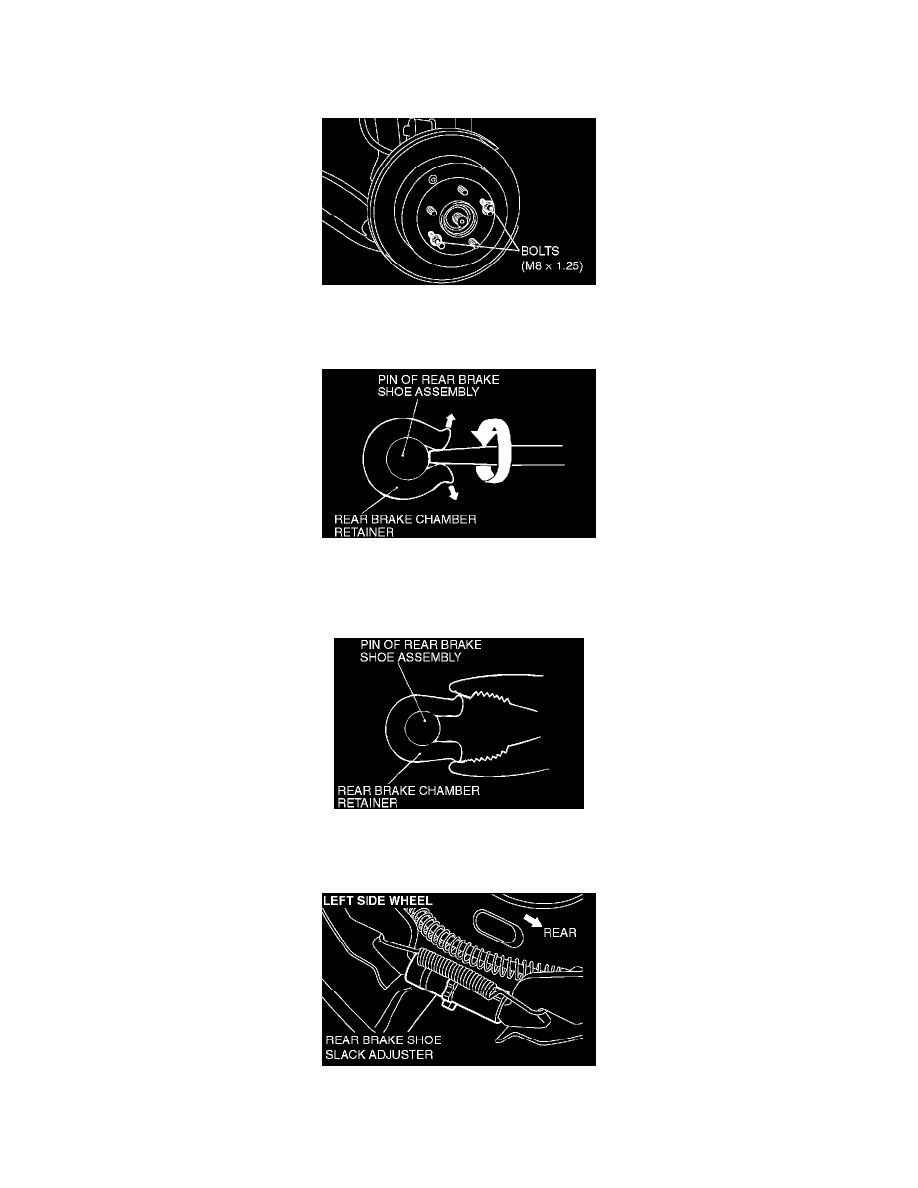

If the rear brake disc is seized, install M8 x 1.25 bolts as shown, and remove the rear brake disc by tightening the bolts evenly and gradually.

<<C>> REAR BRAKE CHAMBER RETAINER REMOVAL

Use a flat-tipped screwdriver or a similar tool to open up the rear brake chamber retainer joint. Then remove the rear brake chamber retainer.

INSTALLATION SERVICE POINTS

>>A<< REAR BRAKE CHAMBER RETAINER INSTALLATION

Use pliers or a similar tool to close the rear brake chamber retainer end onto the pin.

>>B<< REAR BRAKE SHOE SLACK ADJUSTER INSTALLATION
