Connecting Rod Bearing: Specifications

Connecting Rod Bearing

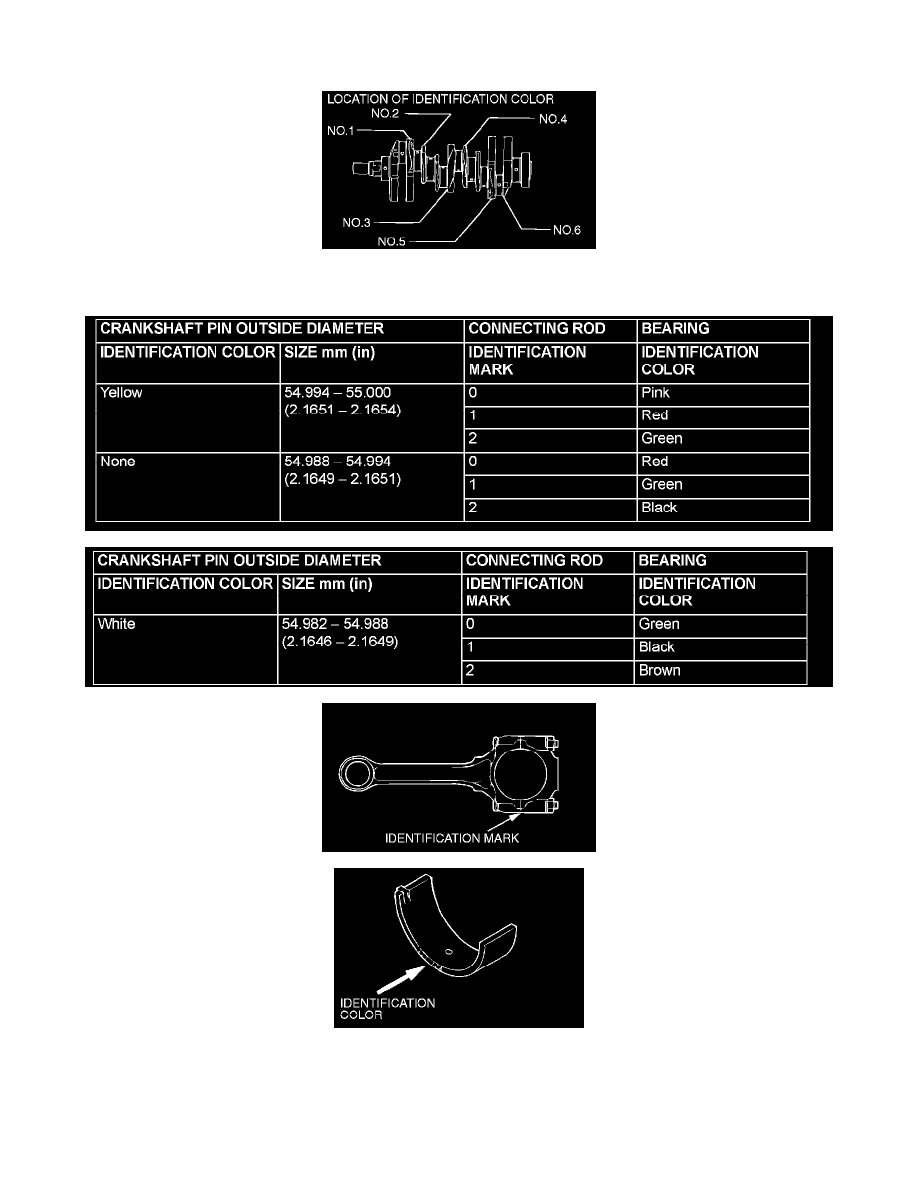

Measure the crankshaft pin diameter and confirm its classification from the following table. In the case of a crankshaft supplied as a service part,
identification colors/marks of its pins are painted/stamped at the positions shown in the illustration.

From the above table, select a bearing whose size is appropriate for the crankshaft pin outside the diameter. For example, if the crankshaft pin outside
diameter Identification color is "yellow" and the connecting rod Identification mark is "2," select a bearing whose Identification color is "green."
If there is no identification color paint on the crankshaft, measure the pin outside diameter and select bearing appropriate for the measured value.

Rod Bearing Cap Nuts and Bolts

Then tighten the nuts alternately to a torque of 27 ± 2 Nm (20 ± 1 ft. lbs.) to install the cap properly.
