Mitsubishi Workshop Service and Repair Manuals

Engine Oil Pressure: Testing and Inspection

ENGINE OIL PRESSURE CHECK

Required Special Tool:
MD998012: Engine Oil Pressure Switch Wrench

1. Check engine oil quantity.

CAUTION:  Since sealant is applied to the thread of the engine oil pressure switch, take care not to damage the engine oil pressure switch when
removing it.

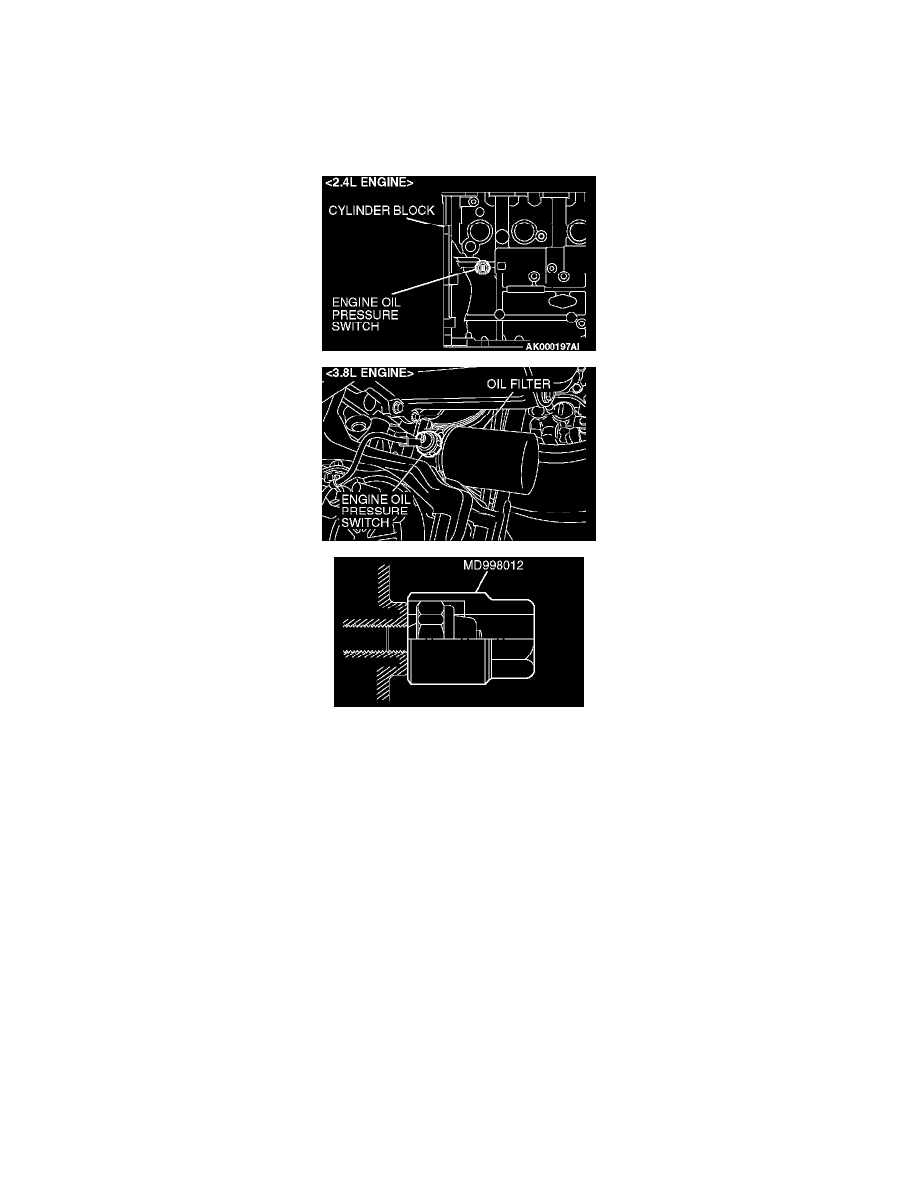

2. Use special tool MD998012 to remove the engine oil pressure switch.

NOTE:  Remove the terminal of oil pressure switch where special tool MD998012 is not fitted.

3. Install the engine oil pressure gauge.

NOTE:  Use a 1/8 pipe thread adapter.

4. Run the engine to warm it.
5. After the engine has been warmed up, check that engine oil pressure is within the standard value.

Standard value:
At idle: 29 kPa (4.2 psi) or more
At 3,500 r/min: 294 - 686 kPa (43 - 100 psi)

6. Remove the engine oil pressure gauge.
