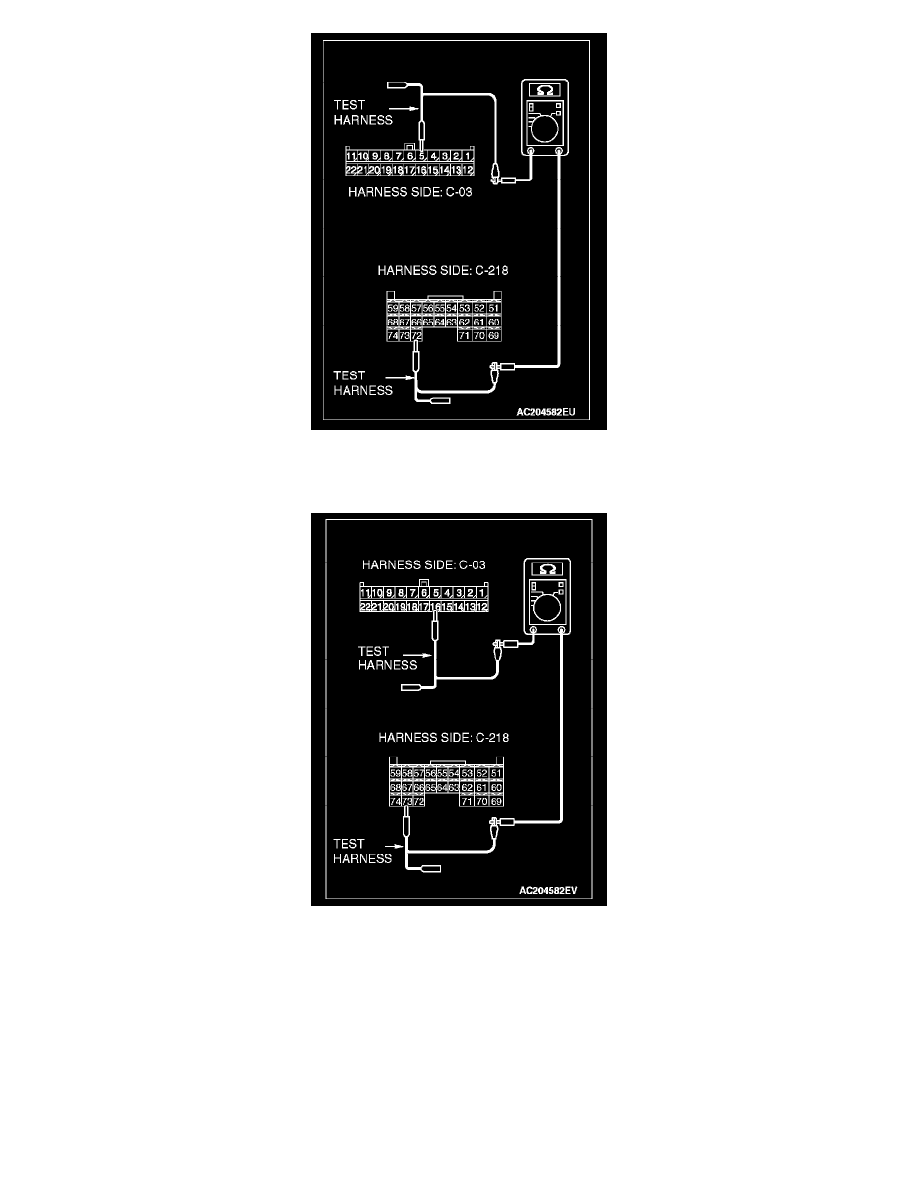

2. Measure the resistance between joint connector (3) terminal 5 and ETACS-ECU connector terminal 72.

OK: 2 ohms or less

3. Measure the resistance between joint connector (3) terminal 16 and ETACS-ECU connector terminal 73.

OK: 2 ohms or less

CAUTION:  Strictly observe the specified wiring harness repair procedure.

Q: Do all the resistances measure 2 ohms or less?

YES: Diagnose the SWS. Refer to Symptom procedures in Body Control Systems.

NO: Repair the wiring harness between joint connector (3) and the ETACS-ECU connector.

Diagnostic Item 7
