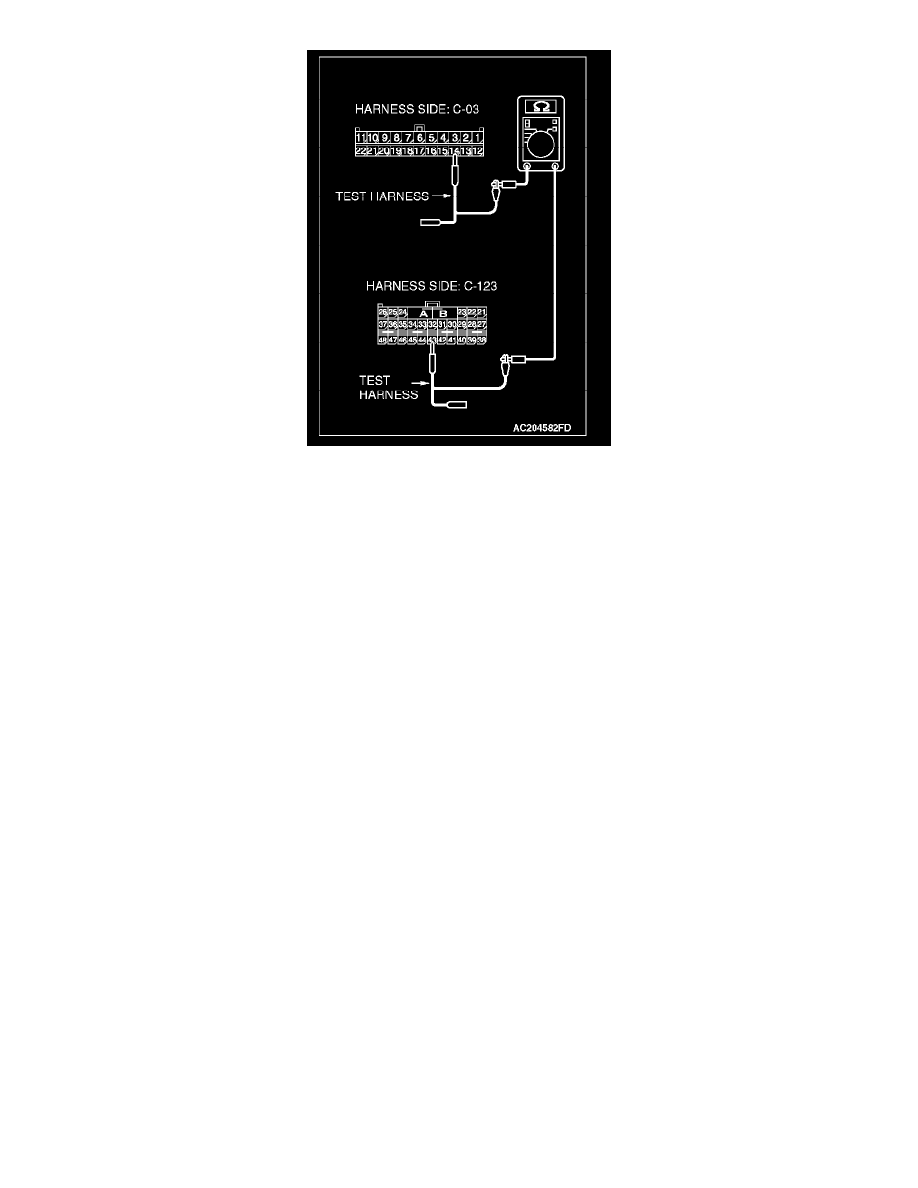

4. Measure the resistance between joint connector (3) terminal 14 and SRS-ECU connector terminal 43.

OK: 2 ohms or less

CAUTION:  Strictly observe the specified wiring harness repair procedure.

Q: Do all the resistances measure 2 ohms or less?

YES: Diagnose the supplemental restraint system. Refer to SRS air bag diagnosis in Air Bag Systems.

NO: Repair the wiring harness between joint connector (3) and the SRS-ECU connector.

Diagnostic Item 9

DIAGNOSTIC ITEM 9: Diagnose when the scan tool cannot receive the data sent by the ECM <M/T> or the PCM <A/T>.

CAUTION:  When servicing a CAN bus line, ground yourself by touching a metal object such as an unpainted water pipe. If you fail to do so, a
component connected to the CAN bus line may be damaged.
