15.

Using the rivet tool, set the rivet.

16.

Remove the mixing tube from the adhesive container and discard it. Replace the cap on the unused portion of the adhesive and store in a cool
location (60°F/15°C).

!!! IMPORTANT !!!

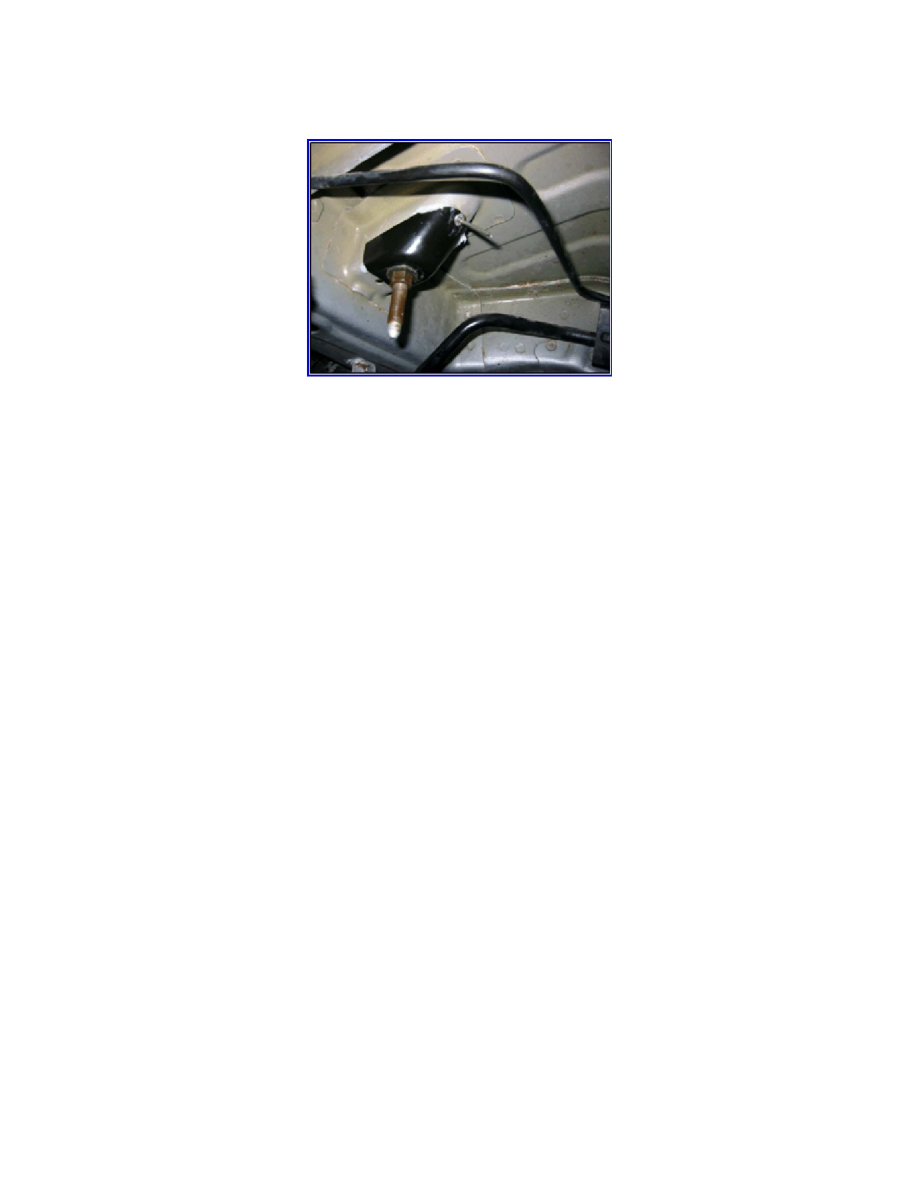

Do not remove the nut at this time. The adhesive must have 30 minutes to cure initially before the nut is removed. Reinstall the fuel tank while
the adhesive sets. Securing the strap with this nut will be the last step in that process.

Fuel Tank Installation

NOTE:

The fuel tank installation process described is generic to all models. For details about the model you are working on, refer to the FUEL
SUPPLY section under Group 13 - FUEL of the applicable service manual for the specific model.

1.

Place the front of the fuel tank straps over their respective studs and start the nuts.

2.

Slide the fuel tank back into position and attach the rear of the right fuel tank strap over its stud. Leave the rear of the left tank strap loose at this
time. Support the tank with a transmission jack.

3.

For Endeavor - Torque the 3 tank strap nuts to 26 - 31 Nm (19 - 22 ft-lbs).

For all other models - Torque the right tank strap nut and the nuts holding the front of the tank to the cross member to 26 - 31 Nm (19 - 22 ft-lbs).

4.

Reattach the high pressure fuel hose, the fuel filler hose, and the fuel tank vapor hoses.

5.

Reposition the parking brake cables and reattach the cable clamps.

6.

For Endeavor AWD, install the propeller shaft and the center exhaust pipe.

7.

Remove the nut from the reinforced bracket, attach the fuel tank strap over the stud and torque the nut to 26 - 31 Nm (19 - 22 ft-lbs).

8.

Lower the vehicle, place the transmission selector in P (park) and remove the key from the ignition.

9.

Reattach the connectors to the fuel tank differential pressure sensor, the fuel level sending units, and the fuel pump.

10.

Return the fuel removed at the start of the repair procedure to the vehicle's fuel tank.

11.

Start the vehicle and check for fuel leaks from the hose connections.

12.

Reinstall the covers over the service holes in the interior floor and reinstall the rear seat cushions.

!! IMPORTANT !!

Ensure that the seatbelt buckles are accessible and positioned correctly prior to securing the seat.

INSPECTION

Using the MUT-III, perform an EVAP leak test to ensure integrity of the fuel hose connections. The system must pass this test prior to the vehicle
being returned to the customer.
