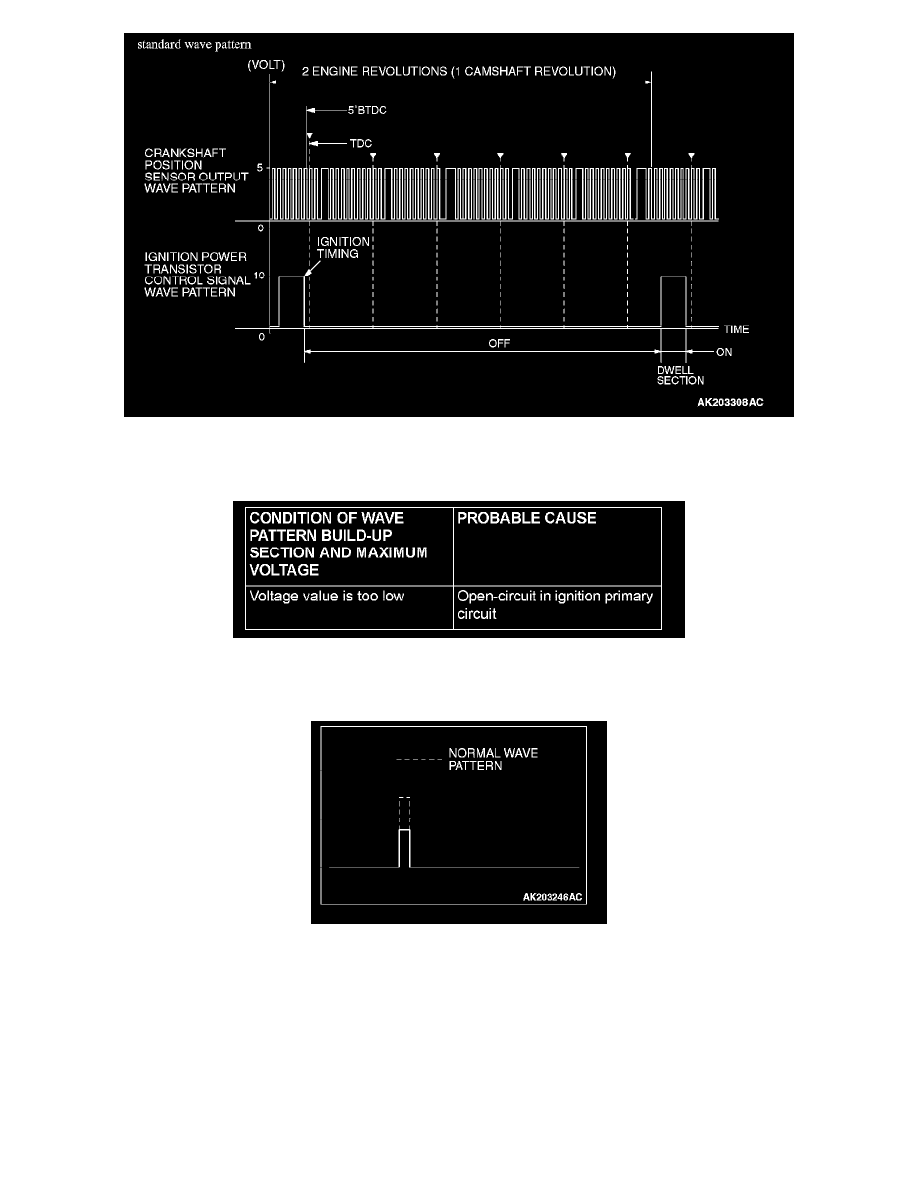

Standard Wave Pattern

Wave Pattern Observation Points

Point: The power transistor control signal (ignition timing) is advanced when the engine speed is increased.

Examples of Abnormal Wave Patterns

Example 1 (Wave pattern during engine cranking)

-

Cause of problem
Open-circuit in ignition primary circuit

-

Wave pattern characteristics
Voltage value is too low.
