Coolant Temperature Sensor / Switch HVAC: Testing and Inspection

INSPECTION

COOLING TEMPERATURE SWITCH

CAUTION:  Do not heat more than necessary.

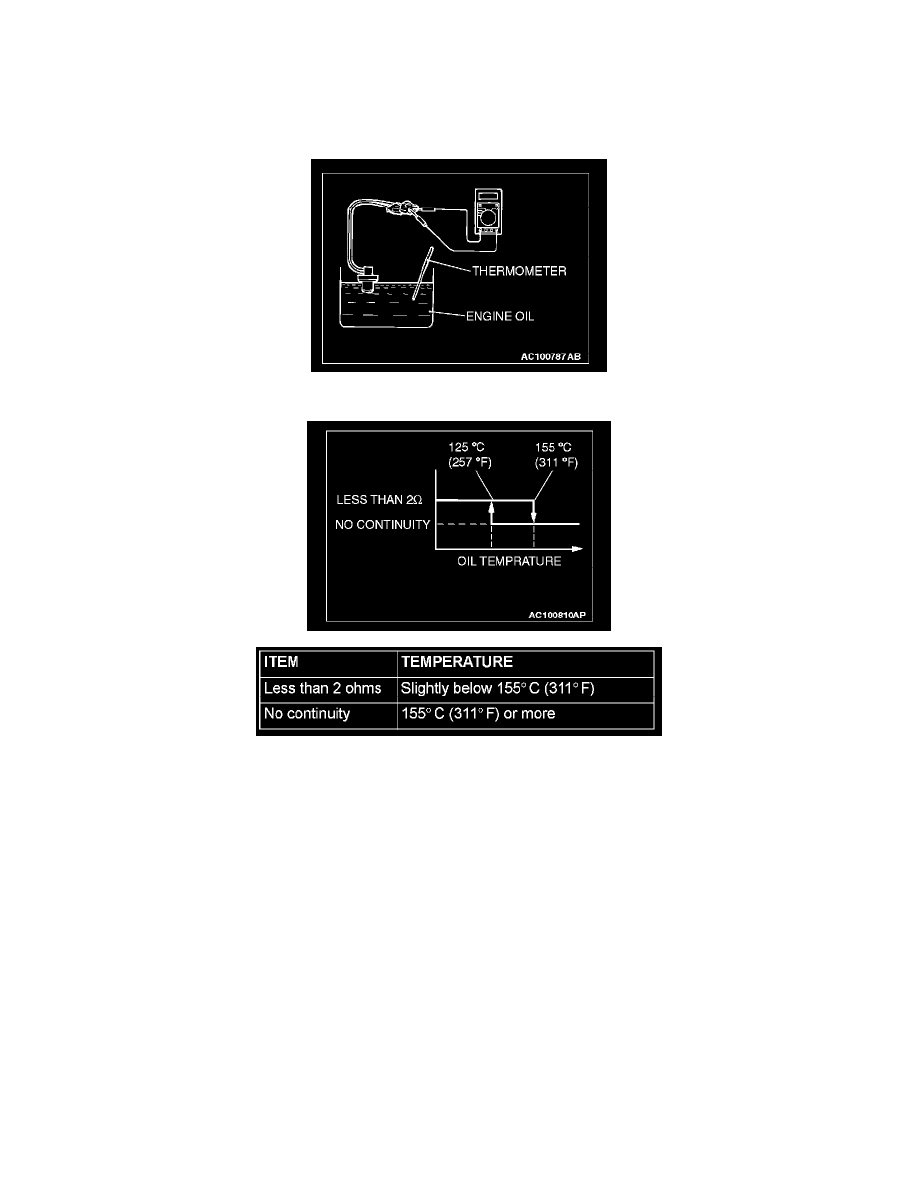

1. Dip the metal part of the cooling temperature switch into engine oil and increase the oil temperature using a gas burner or similar.

2. When the oil temperature reaches the standard value, check that voltage is supplied between the terminals.

NOTE:  When the oil temperature is 155 degree C (311 degree F) or more and there is no continuity, the resistance will not be 2 ohms or lower
until the oil temperature reduces to 125 degree C (257 degree F) or less.
