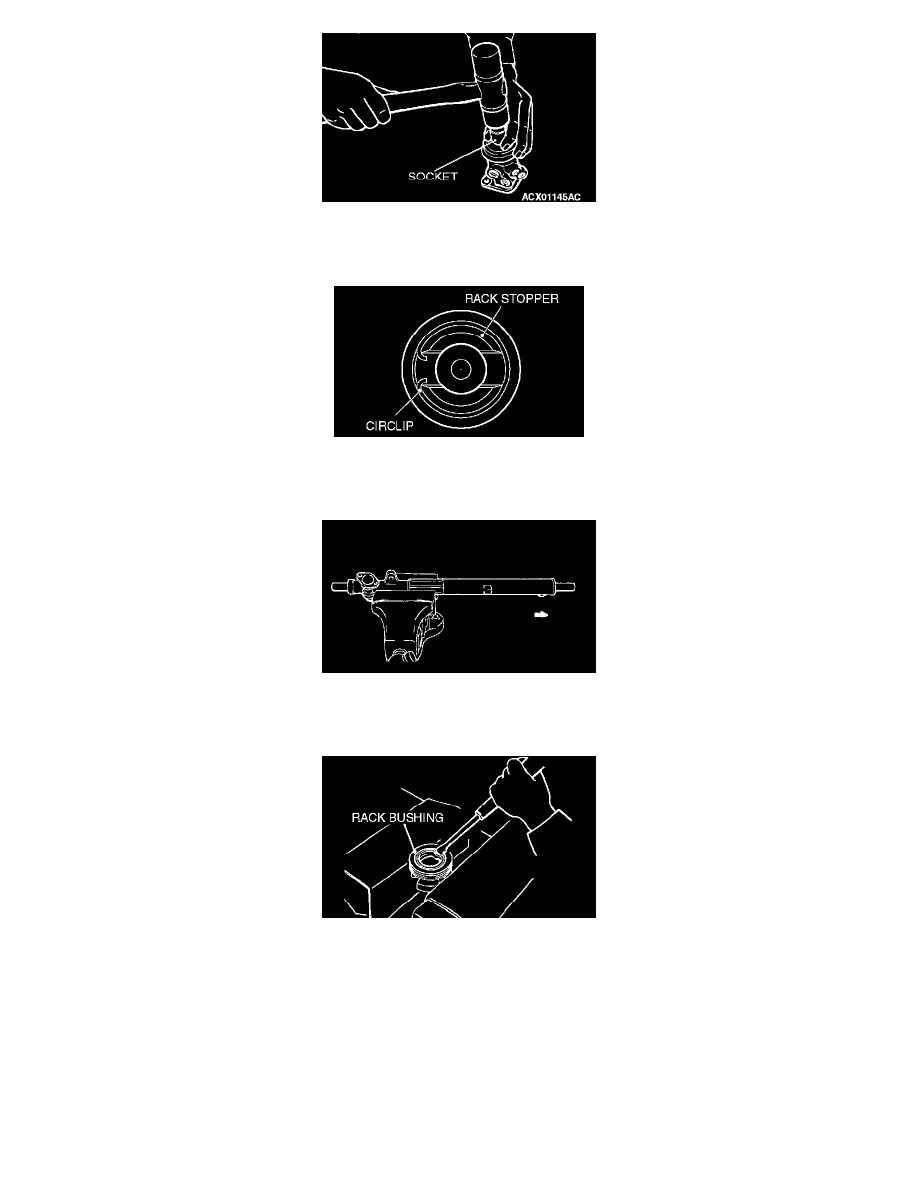

Using a socket, remove the oil seal and the special bearing from the valve housing simultaneously.

<<F>> STEERING GEAR PISTON CLIP (CIRCLIP) REMOVAL

Use a screwdriver to remove the circlip from slit of the rack stopper.

<<G>> STEERING GEAR RACK REMOVAL

Pull out the rack slowly. Take out the rack stopper and the rack bushing at the same time.

<<H>> OIL SEAL REMOVAL

CAUTION: Do not damage oil seal press fitting surface.

Partially pry the oil seal and remove it from the rack bushing.

<<I>> STEERING GEAR PINION BEARING (BALL BEARING) REMOVAL
