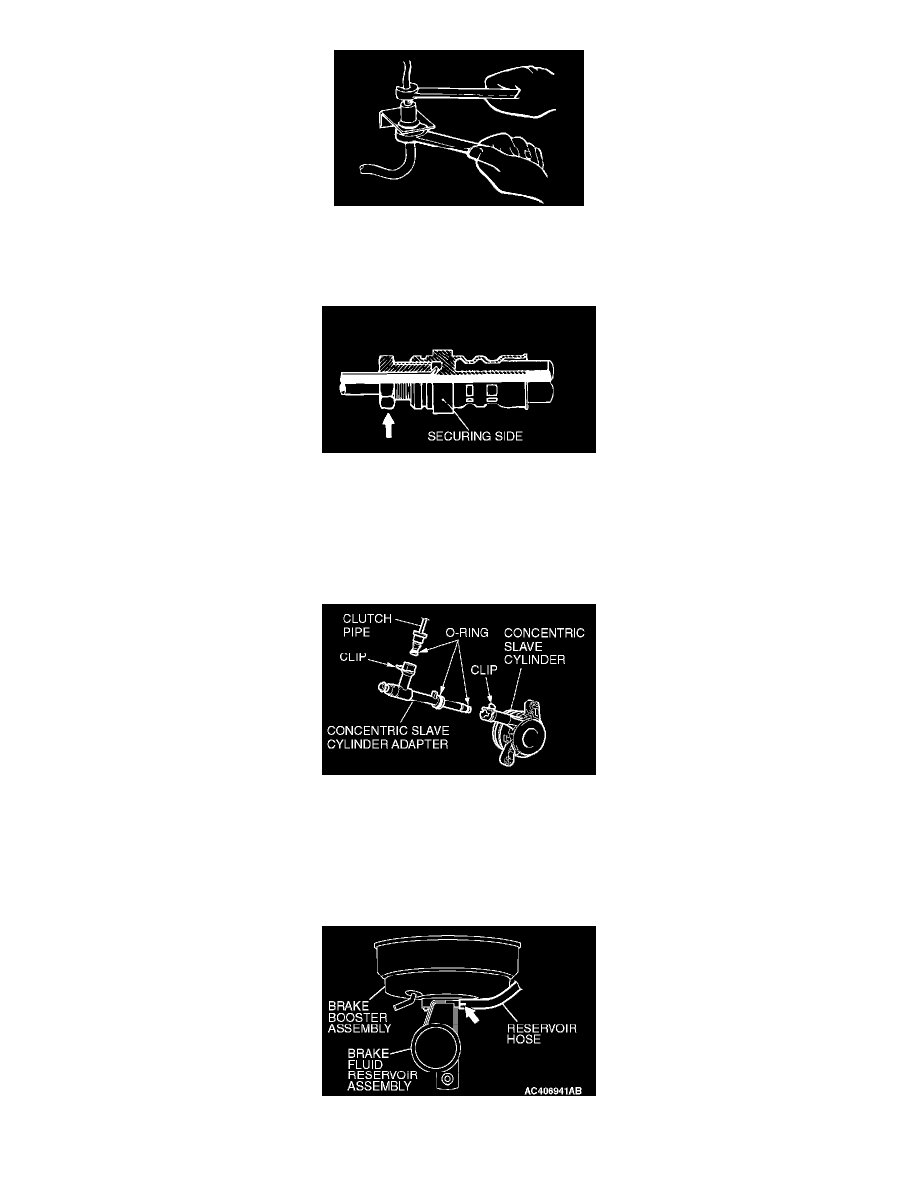

Holding the nut at the clutch hose side, loosen the flare nut on the clutch pipe.

INSTALLATION SERVICE POINT

>>A<< CLUTCH HOSE/CLUTCH PIPE INSTALLATION

1. Temporarily tighten the clutch pipe flare nut by hand, and then tighten it to the specified torque, being careful that the clutch hose does not

become twisted.
Tightening torque: 15 ± 2 Nm (12 ± 1 ft. lbs.)

2. After tightening the clutch pipe flare nut, check to be sure there is no leakage of the clutch fluid.

>>B<< CONCENTRIC SLAVE CYLINDER/CONCENTRIC SLAVE CYLINDER ADAPTER/CLUTCH PIPE CONNECTION
INSTALLATION

CAUTION:
^

Check that the O-rings and the clips are not damaged before installing the clutch pipe, the concentric slave cylinder adapter and the concentric
slave cylinder.

^

If the O-rings of the clutch pipe, the concentric slave cylinder adapter and the concentric slave cylinder and their installation positions are
contaminated, clean with the clutch fluid before installation.

>>C<< RESERVOIR HOSE INSTALLATION

Install the reservoir hose to the brake fluid reservoir assembly so that the marking faces upward.
