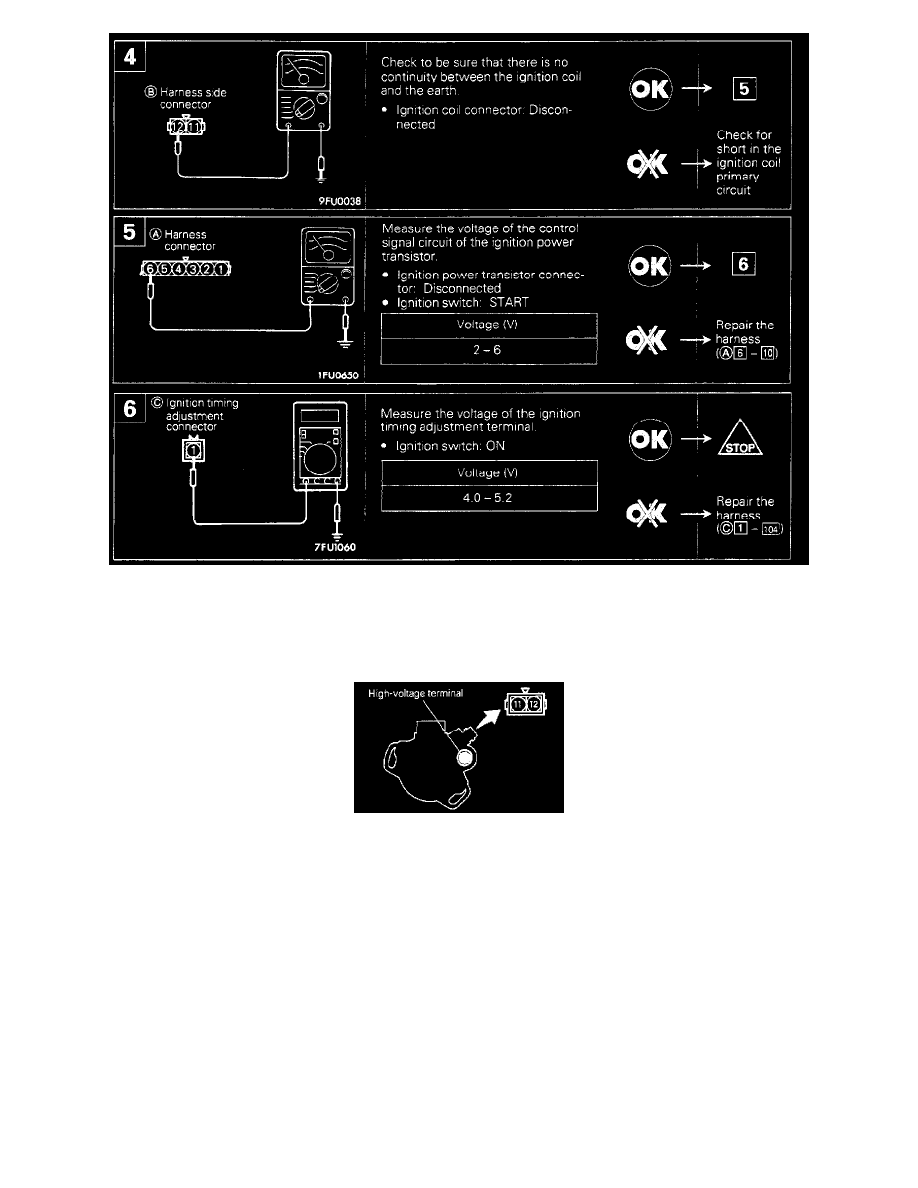

HARNESS INSPECTION

COMPONENT INSPECTION

Ignition Coil

(1) Measurement of the primary coil resistance. Measure the resistance of the positive terminal 11 and negative terminal 12 of the ignition coil.

Standard value: ...................................................................................................................................................................................  0.9-1.2 Ohms

(2) Measurement of the secondary coil resistance. Measure the resistance of the positive terminal 11 and the high-Voltage terminal.

Standard value: .................................................................................................................................................................................  20-29 K Ohms

Ignition Power Transistor

Note: An analog-type circuit tester should be used.
