Ignition Coil: Testing and Inspection

IGNITION COIL AND IGNITION POWER TRANSISTOR

Required Special Tool:

MB991348: Test Harness Set

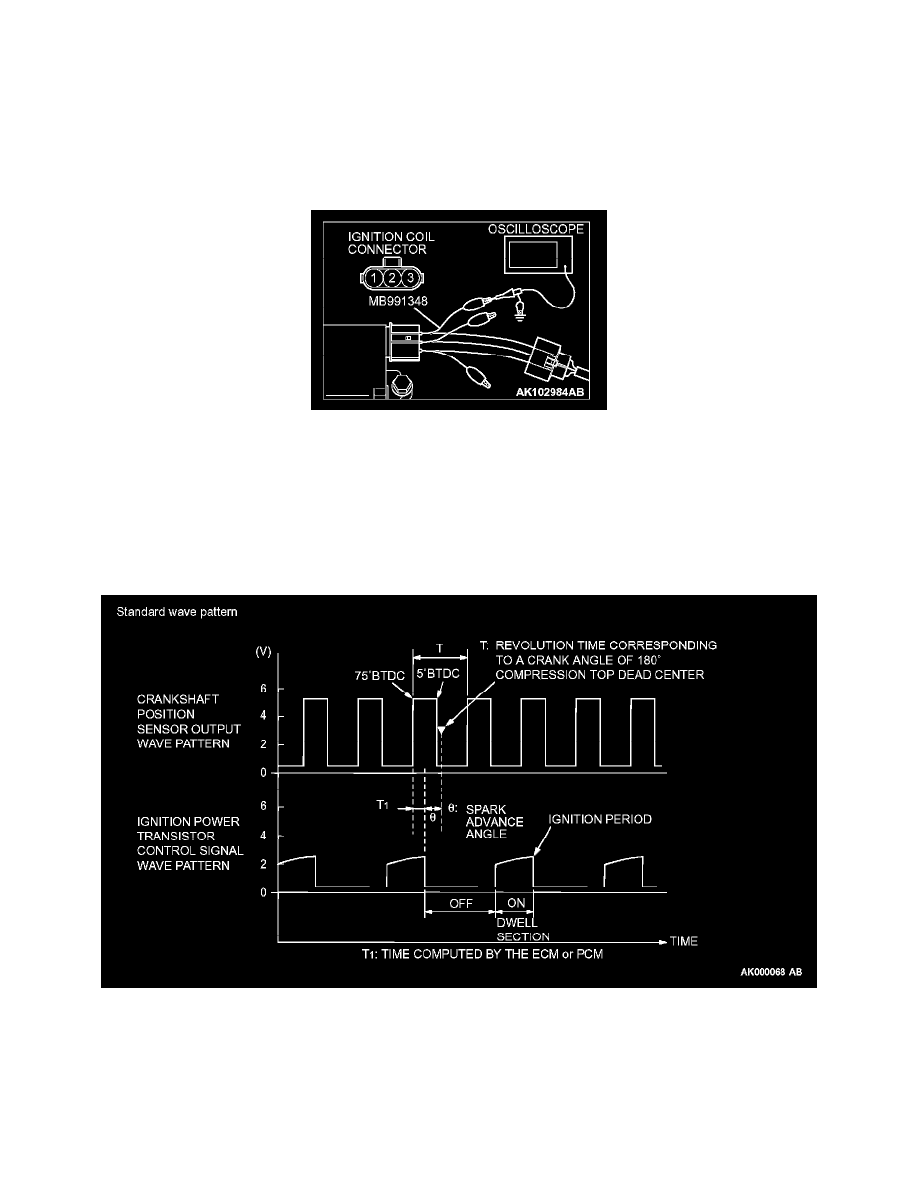

Measurement Method

1. Disconnect the ignition coil connector, and connect test harness special tool, MB991348, in between. (All terminals should be connected.)

2. Connect the oscilloscope probe to ignition coil connector terminal No. 3.

Alternate method (Test harness not available)

<M/T>

1. Connect the oscilloscope probe to the ECM terminal No. 10 (for number 1 - number 4), terminal No. 23 (for number 2 - number 3).

<A/T>

1. Connect the oscilloscope probe to the PCM terminal No. 11 (for number 1 - number 4), terminal No. 12 (for number 2 - number 3).
