Refrigerant: Specifications (page 2 of 2)

Refrigerant: Testing and Inspection

REFRIGERANT LEVEL TEST Vehicles with sight glass (Up to June 1997)

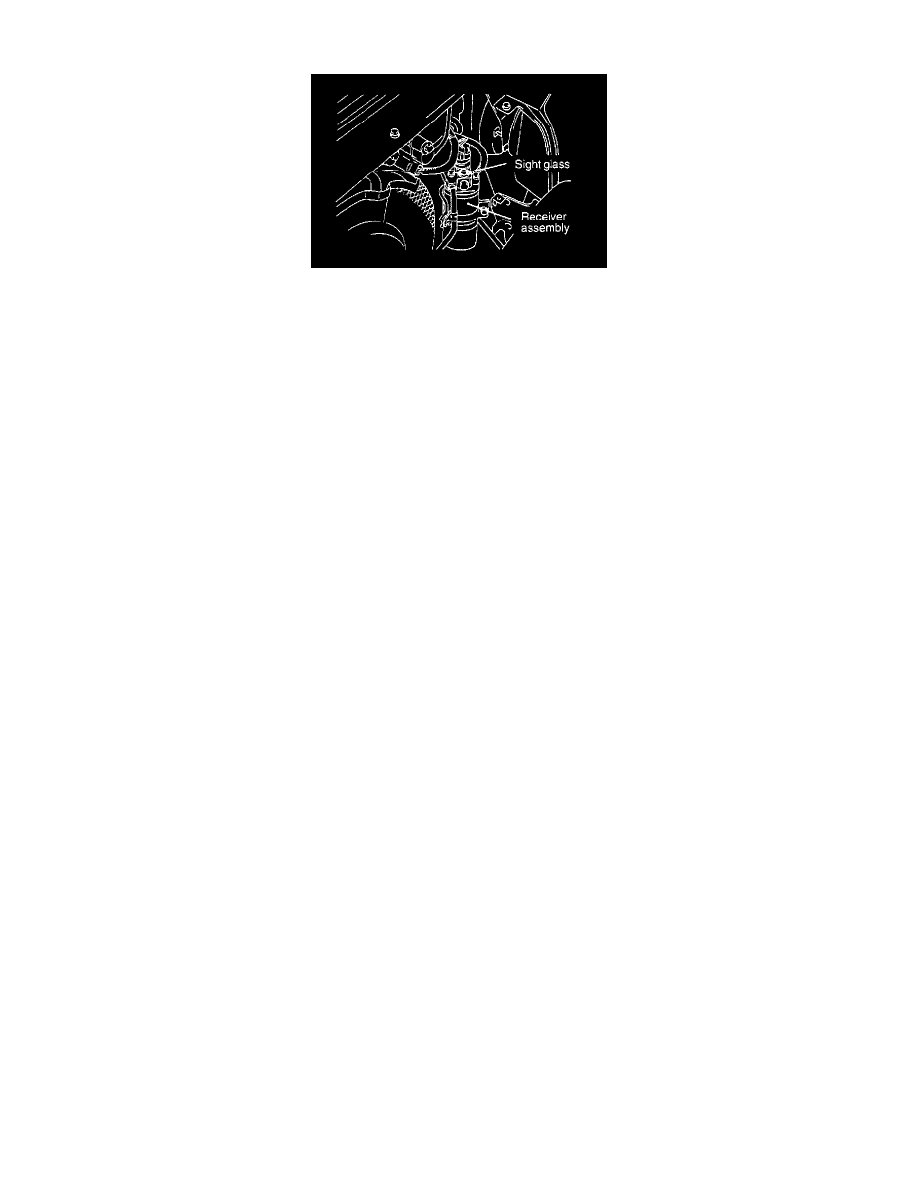

The sight glass is a refrigerant level indicator. To check the refrigerant level, clean the sight glass and start the vehicle engine. Push the air conditioning
button to operate the compressor, place the blower switch to high and move the temperature control lever to max cool. After operating for a few minutes
in this manner, check the sight glass.

1. If the sight glass is clear, the magnetic clutch is engaged, the compressor discharge line is warm and the compressor inlet line is cool; the system

has a full charge.

2. If the sight glass is clear, the magnetic clutch is engaged and there is no significant temperature difference between compressor inlet and discharge

lines; the system has lost some refrigerant.

3. If the sight glass shows foam or bubbles, the system could be low on charge. The system should be checked to leak evacuated and recharged with

some refrigerant.

REFRIGERANT LEVEL TEST Vehicles without sight glass (From July 1997)

Use the refrigerant recovery station to remove all of the refrigerant, and then calculate the amount of the refrigerant and charge it.
