Mitsubishi Workshop Service and Repair Manuals

Repairs and Inspections Required After a Collision: Service and Repair
Air Bag Systems

WHEN AIR BAG DEPLOYS IN A COLLISION.

1. Replace the following parts with new ones.

-

Front impact sensors

-

SRS air bag control unit (SRS-ECU)

-

Air bag modules

2. Check the following parts and replace if there are any malfunctions.

-

Clock spring

-

Steering wheel, steering column and intermediate joint.

1. Check wiring harness (built into steering wheel) and connectors for damage, and terminals for deformation.
2. Install air bag module to check fit or alignment with steering wheel.
3. Check steering wheel for noise, binds or difficult operation and excessive free play.

3. Check harnesses for binding, connectors for damage, poor connections, and terminals for deformities.

WHEN AIR BAG DOES NOT DEPLOY IN LOW-SPEED COLLISION.

Check the SRS components. If the SRS components are showing any visible damage such as dents, cracks, or deformation, replace them with new ones.

Concerning parts removed for inspection, replacement with new parts and cautionary points for working, refer to appropriate COMPONENT SERVICE.

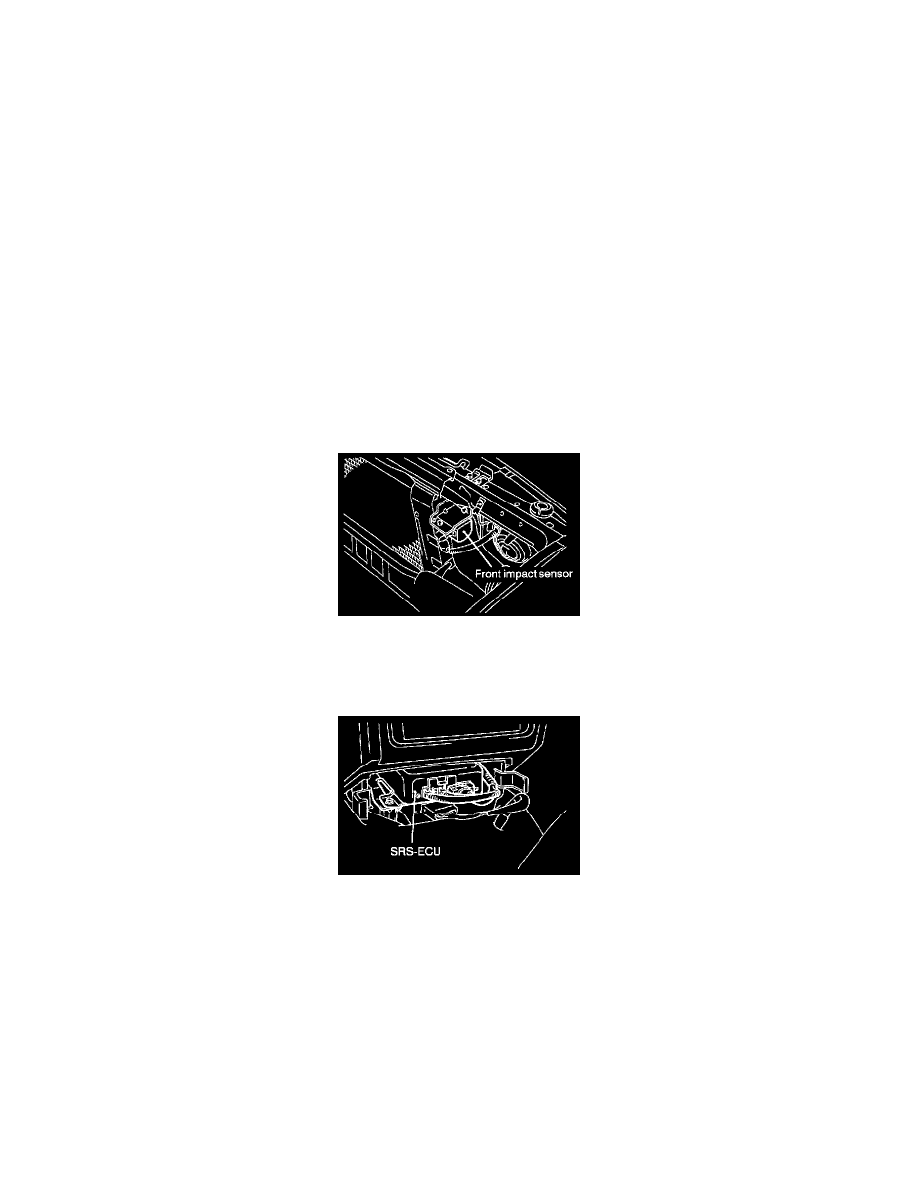

Front impact sensors

1. Check radiator support panel for deformities or rust.
2. Check front impact sensor for dents, cracks deformities or rust.
3. Check sensor harnesses for binding, connectors for damage, and terminals for deformities.

SRS air bag control unit (SRS-ECU)

1. Check SRS-ECU case and brackets for dents, cracks or deformities.
2. Check connector for damage, and terminals for deformities.

Air bag module
