Repairs and Inspections Required After a Collision: Service and Repair
Air Bag Systems

To inspect and service the SRS after a collision (whether or not the air bags have deployed), perform the following steps.

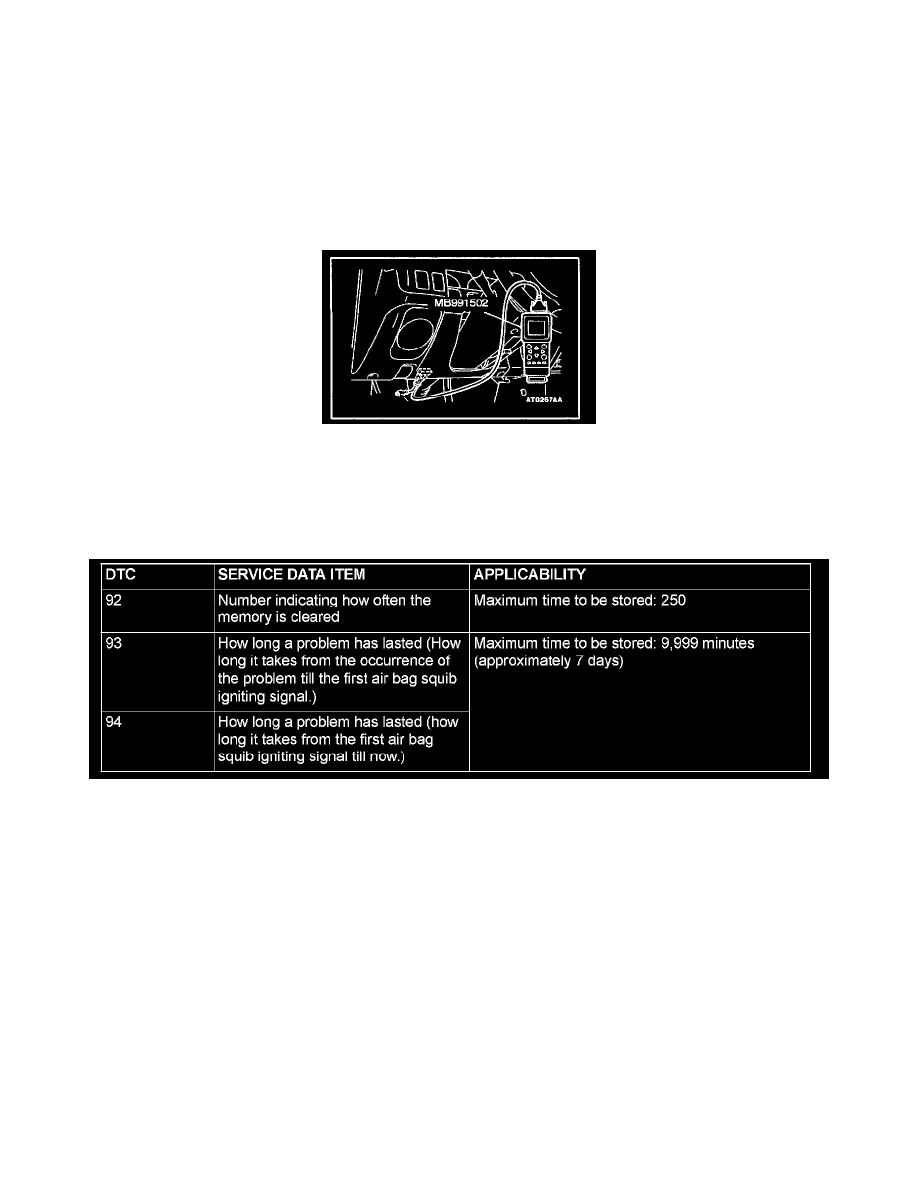

SRS-ECU MEMORY CHECK

Required Special Tool:

MB991502: Scan tool (MUT-II)

CAUTION: To prevent damage to scan tool MB991502, always turn the  ignition switch to the "LOCK" (OFF) position before connecting or

disconnecting scan tool MB991502.

1. Connect scan tool MB991502 to the data link connector (16-pin).

NOTE: If the battery power supply has been disconnected or disrupted by the collision, scan tool MB991502 cannot communicate with the SRS-ECU.

Check the battery then check and, if necessary, repair the front wiring harness and the instrument panel wiring harness before proceeding.

2. Read (and write down) all displayed DTC.

3. Read the data list (fault duration and how many times memories are erased) using scan tool MB991502.
4. Erase DTC's and after waiting 5 seconds or more read (and write down) all displayed DTC's.

REPAIR PROCEDURE
WHEN AIR BAGS DEPLOYS IN A COLLISION.

1. Replace the following parts with new ones.

-

Front impact sensors

-

SRS-ECU

-

Air bag module

-

Seat belt pre-tensioner

2. Check the following parts and replace if there are any malfunctions.

-

Clock spring

-

Steering wheel, steering column and intermediate joint
1. Check the wiring harness (built into the steering wheel) and connectors for damage, and terminals for deformation.
2. Install the air bag module to check fit or alignment with the steering wheel.
3. Check the steering wheel for noise, binds or difficult operation and excessive free play.

3. Check the wiring harnesses for binding, the connectors for damage, poor connections, and the terminals for deformation.
