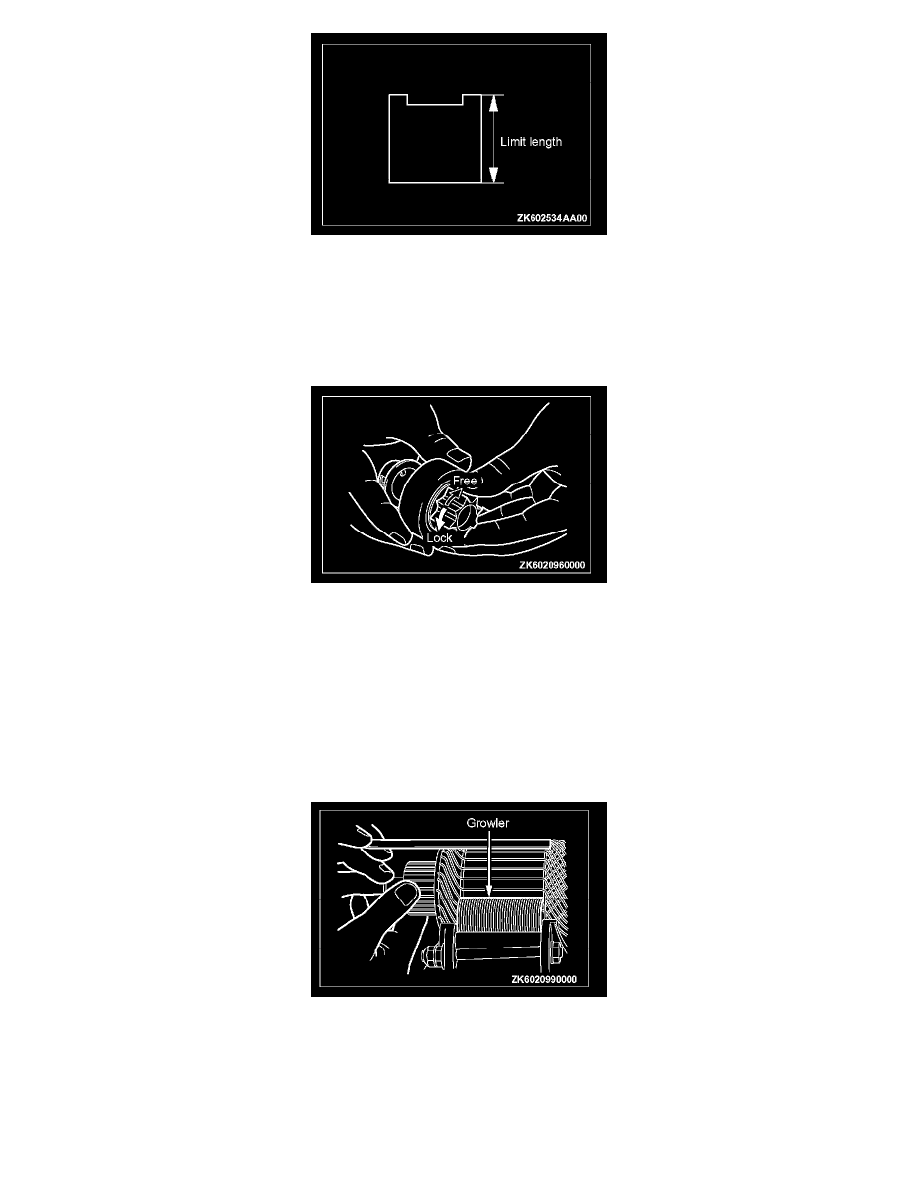

1. Check the brush for roughness of the surface that contacts the commutator and check the brush length. Replace the brush holder if this

measurement exceeds the limit.

Minimum limit: 7.0 mm (0.28 inch)

2. If the contacting surface has been corrected or the brush has been replaced, correct the contacting surface by winding sandpaper around the

commutator.

OVERRUNNING CLUTCH CHECK

1. While holding the clutch housing, rotate the pinion. The drive pinion should rotate smoothly in one direction, but should not rotate in the opposite

direction. If the clutch does not function properly, replace the overrunning clutch assembly.

2. Inspect the pinion for wear or burrs. If the pinion is worn or burred, replace the overrunning clutch assembly. If the pinion is damaged, also inspect

the ring gear for wear or burrs.

FRONT AND REAR BRACKET BUSHING CHECK

Inspect the bushing for wear or burrs. If the bushing is worn or burred, replace the front bracket assembly or rear bracket assembly.

ARMATURE CHECK

1. Check that the armature coil is not grounded.
2. Place the armature in a growler.
3. Hold a thin steel blade parallel and just above while rotating the armature slowly in the growler. A shorted armature will cause a blade to vibrate

and be attracted to the core. Replace the shorted armature.
