Wiper Arm: Adjustments

WIPER ARM ADJUSTMENT AFTER INSTALLATION

1. Operate wiper motor one full cycle, then turn "off" (auto stop).

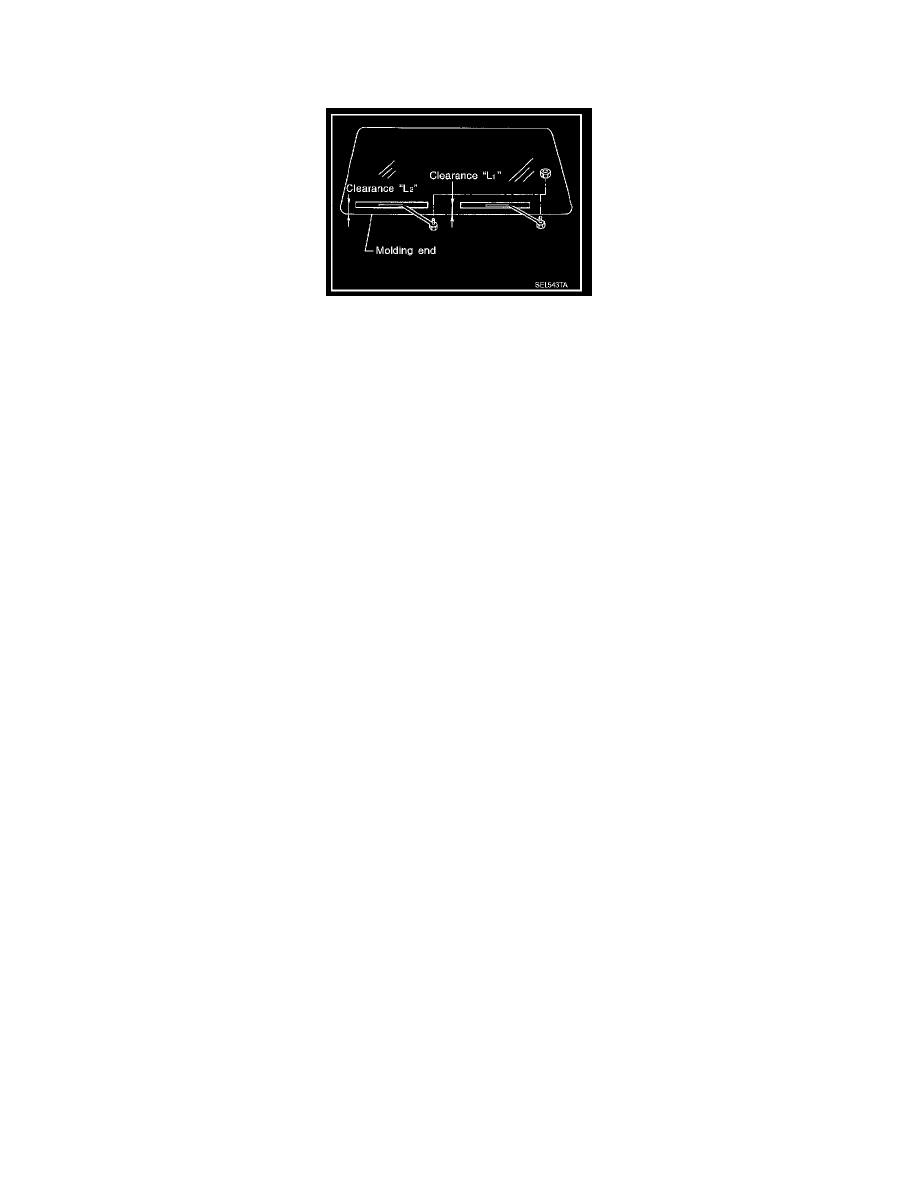

2. Lift the blade up and then set it down onto glass surface to set the blade center to clearance "L1" and "L2" immediately before tightening nut.

Clearance "L1" : 24.5 - 39.5 mm (0.965 - 1.555 in)
Clearance "L2" : 32.5 - 47.5 mm (1.280 - 1.870 in)

3. Eject washer fluid. Turn on wiper switch to operate wiper motor and then turn it "OFF".
