Alignment: Specifications (page 5 of 7)

b. Apply the above two values to the graph and determine point "A"

c. The coordinate (or graduation) indicates that both the front and rear adjusting bolts must be turned outward by 3 graduations. Turn the

adjusting bolts by the amount corresponding with the three graduations.

TOE-IN

Measure toe-in using the following procedure.

WARNING: Always perform the following procedure on a flat surface.

Make sure that no one is in front of the vehicle before pushing it.

1. Bounce front of vehicle up and down to stabilize the posture.
2. Push the vehicle straight ahead about 5 m (16 ft).

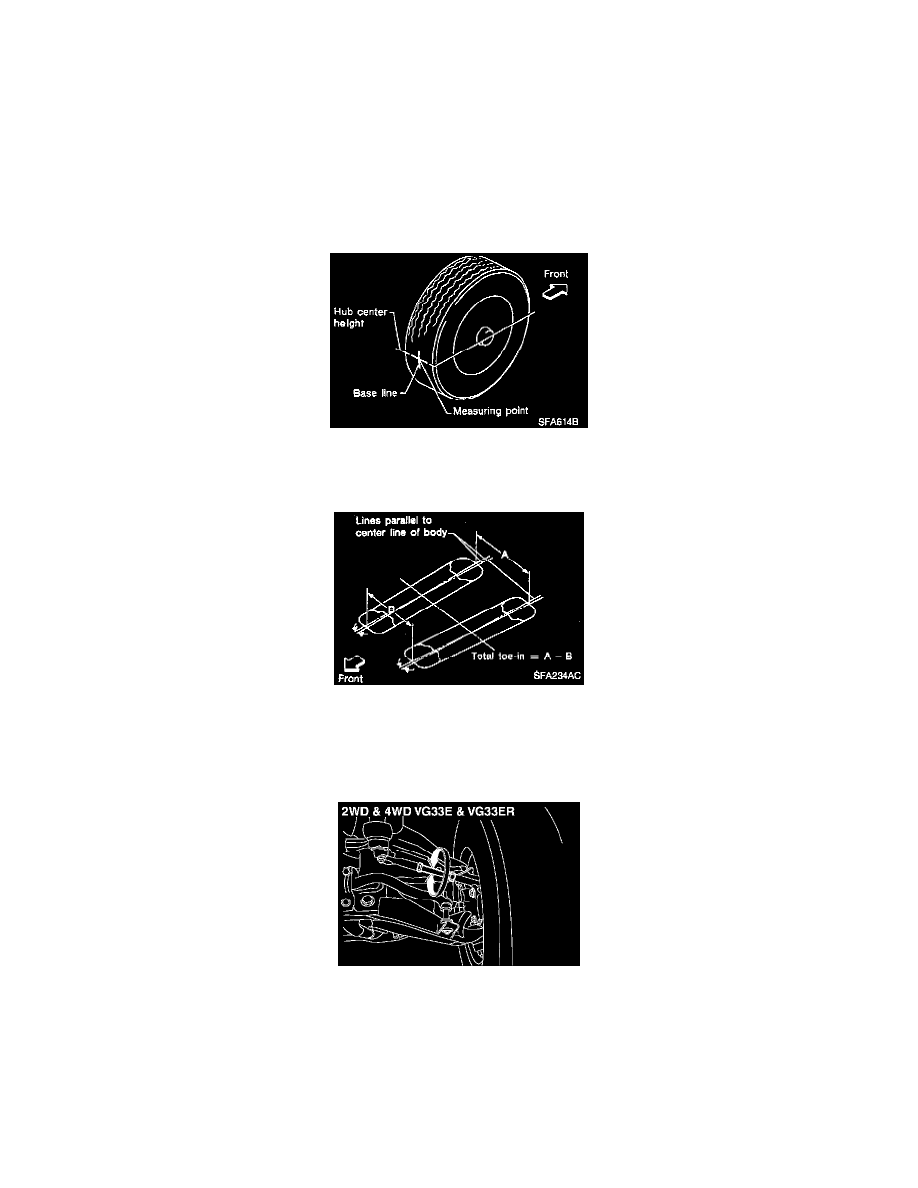

3. Put a mark on base line of the tread (rear side) of both tires at the same height of hub center. This mark is a measuring point.

4. Measure distance "A" (rear side).
5. Push the vehicle slowly ahead to rotate the wheels 180 degrees (1/2 turn).

-

If the wheels have rotated more than 180 degrees (1/2 turn), try the above procedure again from the beginning. Never push vehicle backward.

6. Measure distance "B" (front side).
7. Adjust toe-in by varying the length of both steering tie-rods.
