Alignment: Specifications (page 3 of 3)

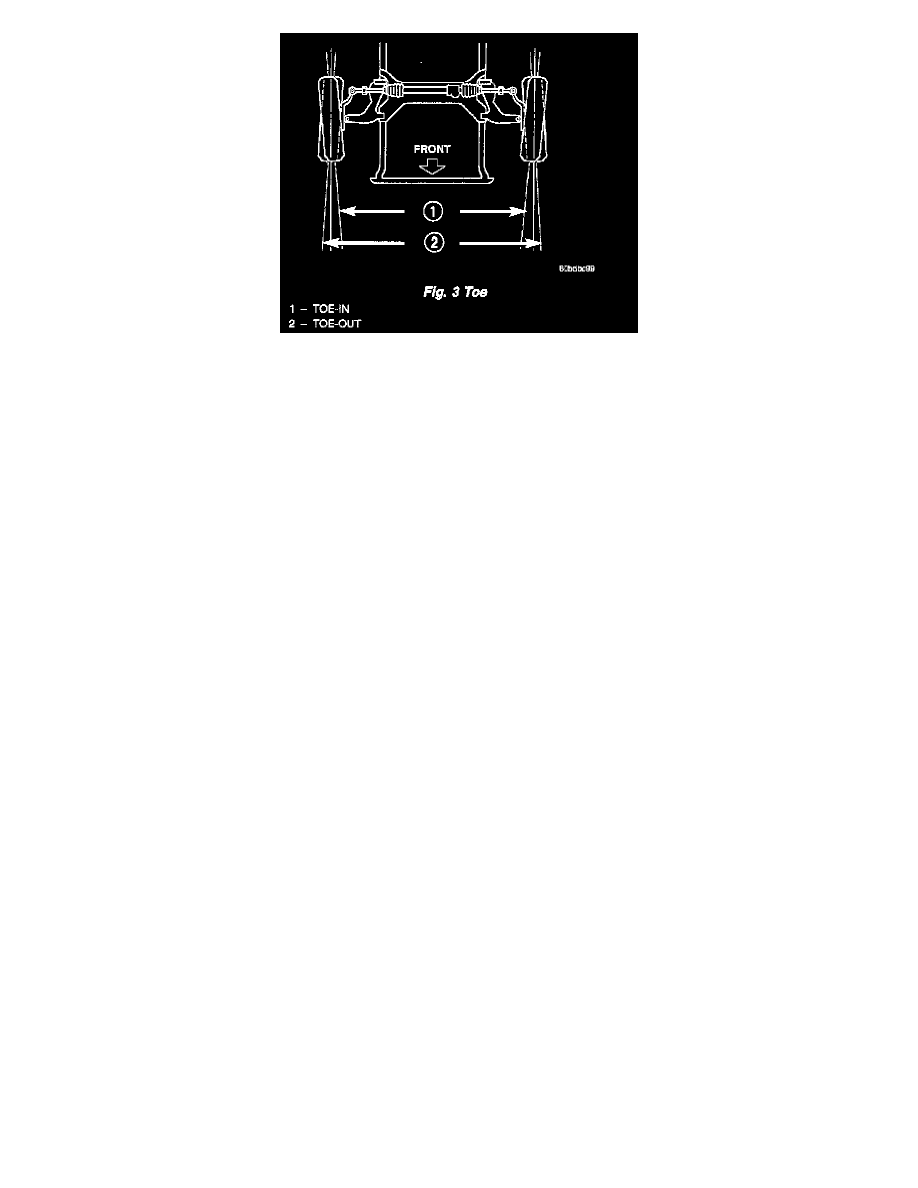

Fig. 3

-

Toe is measured in degrees or inches and is the difference in width between the centered leading and trailing edges of the tires on the same axle.
Toe-in means that the front width is more narrow than the rear. Toe-out means that the front width is wider than the rear.

-

Thrust Angle is defined as the average of the toe settings on each rear wheel. If this measurement is out of specification, readjust the rear wheel toe
so that each wheel has 1/2 of the total toe measurement. When readjusting, do not exceed the total toe specification.

Wheel alignment on this vehicle is to be checked and all alignment adjustments are to be made with the vehicle standing at its curb height
specification. Curb height is the riding height of the vehicle measured from a certain point on the vehicle to the ground while the vehicle is setting on a
flat, level surface.
