Timing Component Alignment Marks: Locations

Timing Component Alignment Marks: Locations

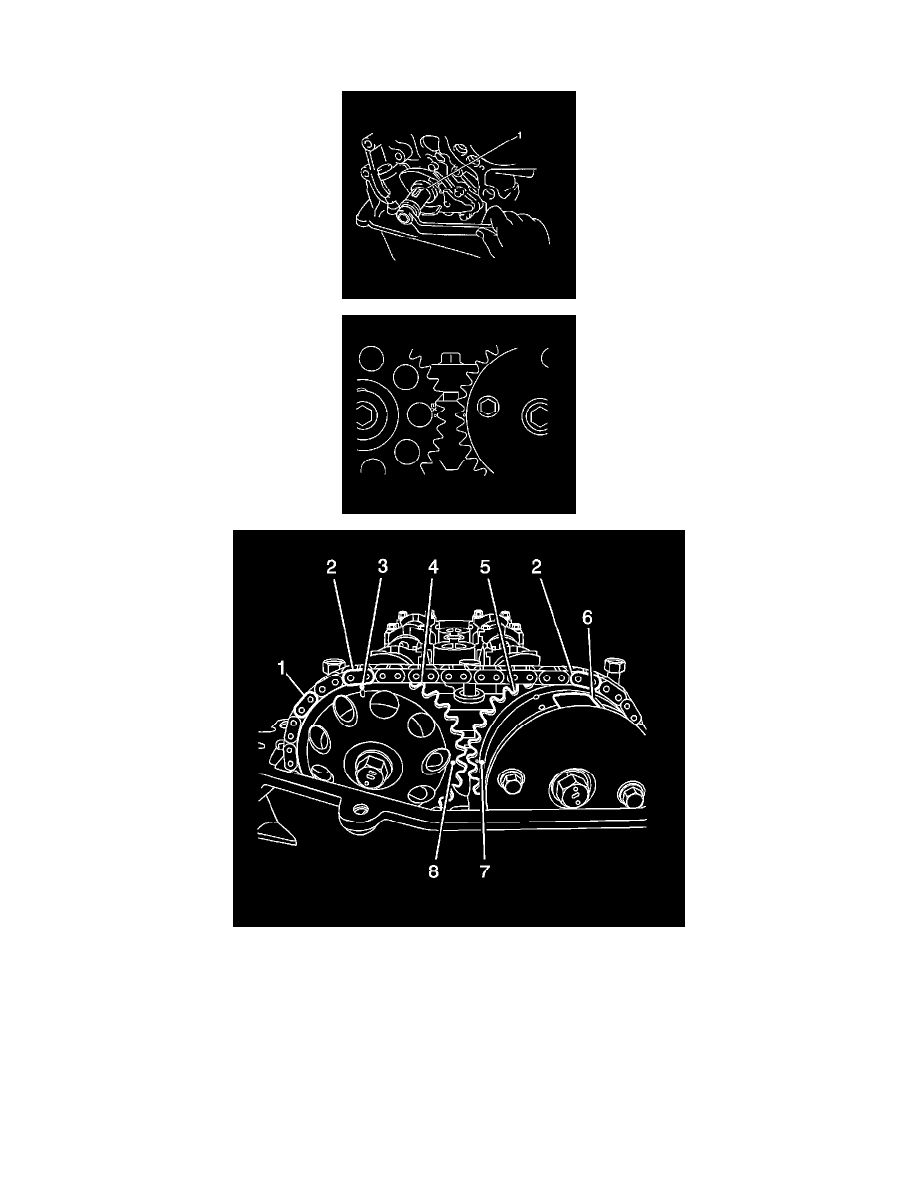

Timing Mark Images

Install the timing chain (1) onto the exhaust camshaft sprocket (4) and the intake camshaft sprockets (5).

Ensure that the yellow timing chain links (2) are aligned with the timing marks (3), (6). The intake cam phaser mark (7) should be at the 9 o'clock
position and the "Ex" timing mark (8) on the exhaust camshaft sprocket (4) should be at the 3 o'clock position. The colored links (2) will line up
around the 12 o'clock position with the double dots (3) on the exhaust sprocket and the line (6) on the cam phaser body.
