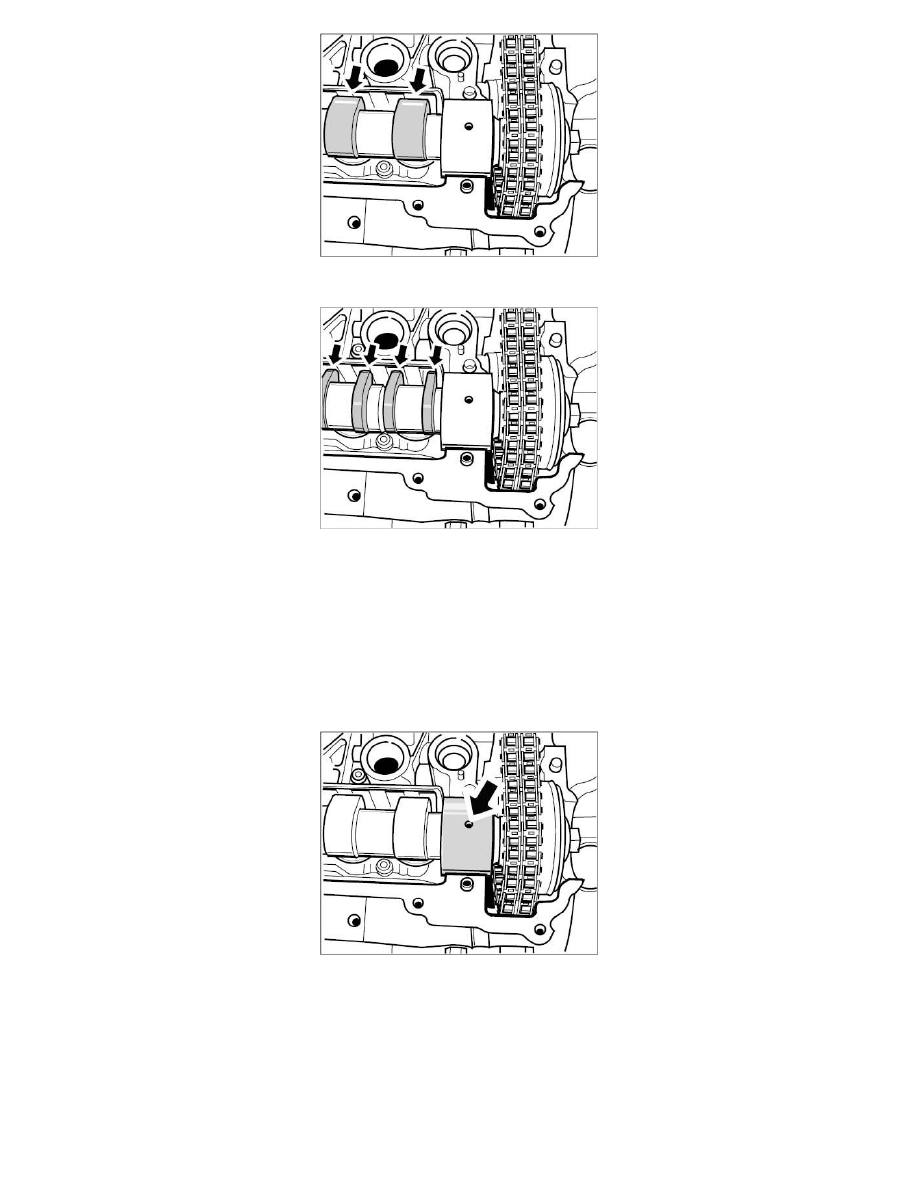

Cam positions with cylinder 4 overlapping (Vario Cam)

Cam positions with cylinder 4 overlapping (Vario Cam Plus)

Information
^

Make sure that the bearing sleeve on the inlet camshaft is positioned correctly.

5. The bearing sleeve of the inlet camshaft must be positioned so that the centrally bored blind hole points vertically upwards -arrow- (the rib of the

cylinder head should also be at the center in relation to the bearing sleeve)..

In this position, the dowel pin in the bearing bore of the cylinder head will fit precisely into the opposite off-center blind hole bore. Any other
bores are through-holes for guiding the oil.

Position of bearing sleeve for inlet camshaft (view of Vario Cam camshaft)

6. Insert outlet camshaft 4-6. Lay the timing chain on the flange for the sprocket, then insert the camshaft at overlapping TDC of cylinder 4 (the

outlet cams of cylinder 4 point towards the cams of the inlet camshaft -arrows-).
