Alignment: Specifications (page 7 of 9)

If necessary, reposition the steering wheel. When doing this, seek the best position.

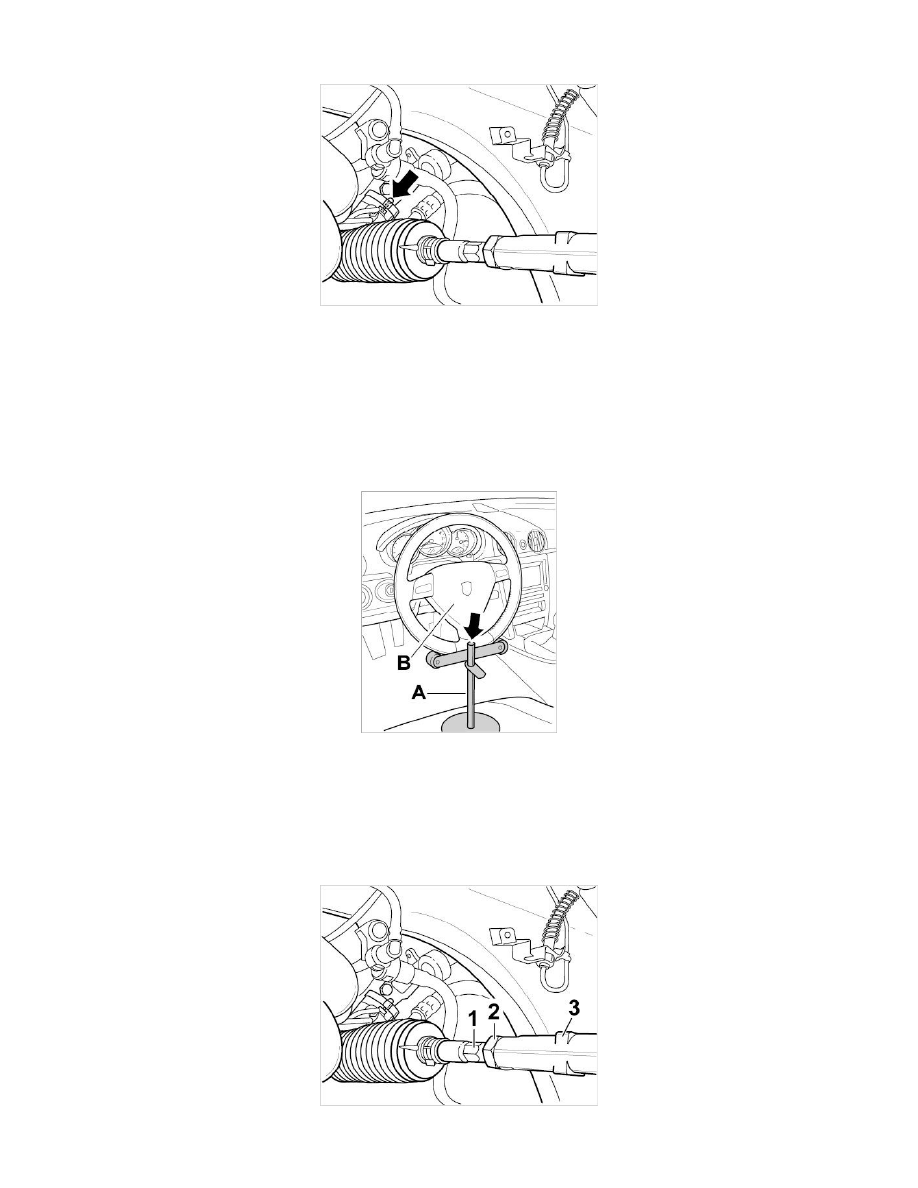

Mark for the centre steering position

Warning
A triggering of the airbag (malfunction in the airbag system) caused by improper work on airbag components cannot be ruled out. In the
case of such a malfunction, an unsuitable steering wheel holder could cause injury or damage.

-

Use only steering wheel holders that do not project into the area of the airbag unit!

-

Observe safety regulations when working with airbag vehicles!

Steering wheel holder

Clamp steering wheel in centre position with steering wheel holder -A-. Use only steering wheel holders that do not project into the area of the airbag
unit -B-! If necessary, shorten the guiding rod of the steering wheel holder at top -Arrow-.

Loosen tie rod lock nut(s) -2-. When loosening and tightening the tie rod lock nut(s) counter on the square of the tie rod -3-, with an open ended
wrench. Then adjust the toe on the hexagon -1- of the tie rod(s). Then tighten the tie rod lock nut(s) -2- to the prescribed tightening torque.

Adjusting toe
