Timing Belt: Service and Repair

Make

Renault

Model

Fuego

Engine

L4-2165cc 2.2L

Year

1984

Section

Timing Belt › Service and Repair

MaintenanceService and Repair · page 1 of 2

Timing Belt: Service and Repair

Removal

1.

Remove accessory drive belts and accessories.

2.

Remove vibration damper using suitable puller.

3.

Remove intake and exhaust manifolds and brackets.

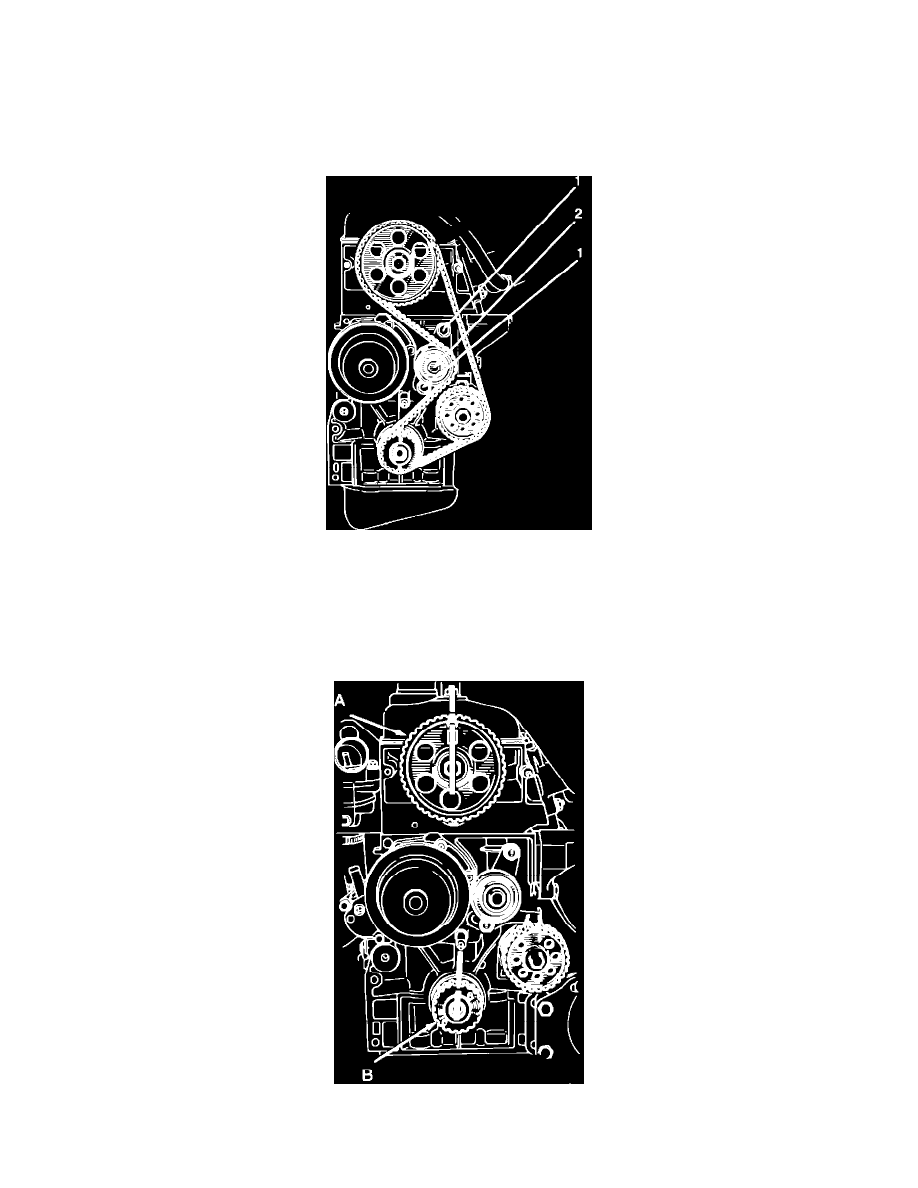

Fig. 8 Loosening timing belt tensioner.

4.

Remove timing belt cover, loosen tensioner bolt (1) and tensioner (2), Fig. 8, then remove timing belt.

Installation

  1.

Align camshaft sprocket (A) timing mark with cylinder head static timing mark, Fig. 24.

Fig. 24 Aligning camshaft & crankshaft sprockets.

Pinch or Ctrl + scroll to zoom. Double-tap to reset.

03 Maintenance
