Vacuum Brake Booster: Service and Repair

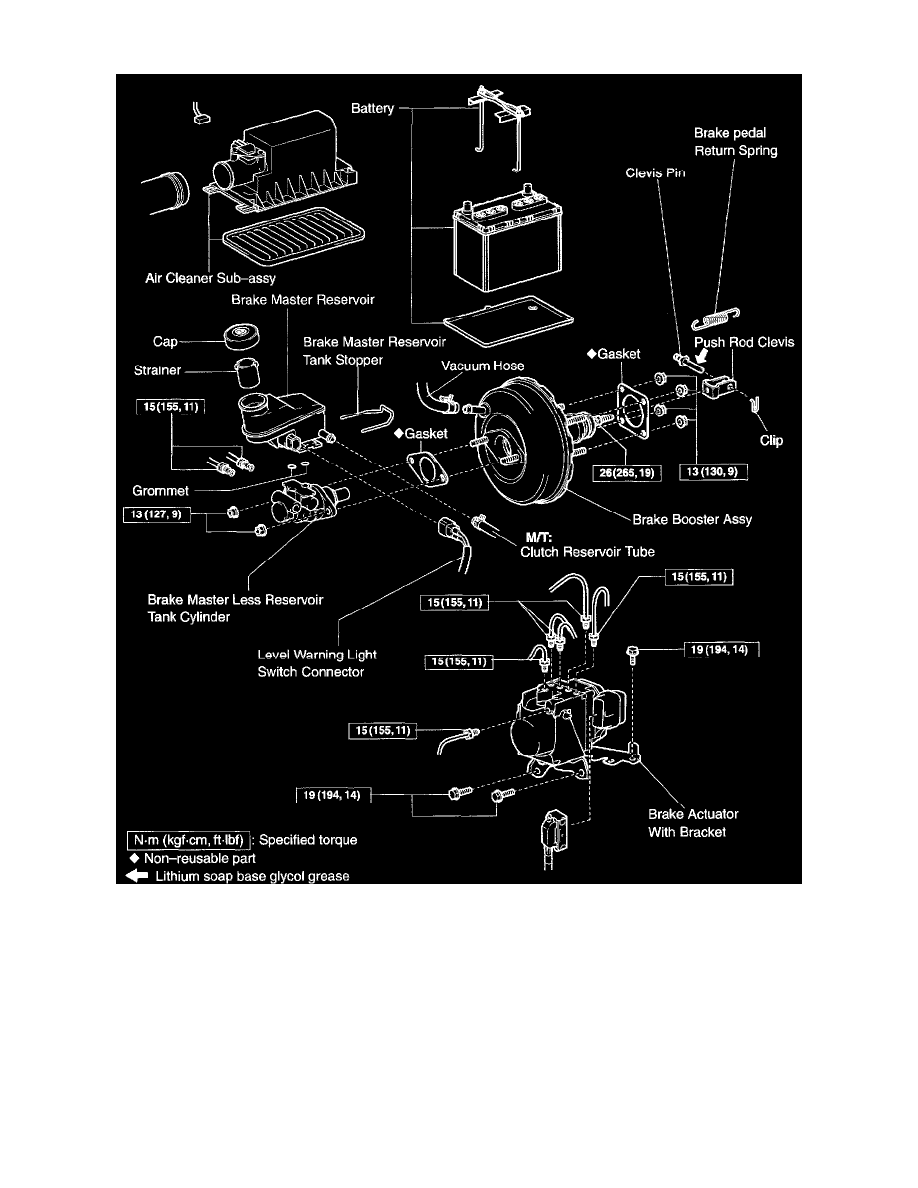

REPLACEMENT

NOTICE:  Wash the brake fluid off immediately if it adheres to any painted surface

1. DRAIN BRAKE FLUID
2. REMOVE AIR CLEANER CAP SUB-ASSY
3. DISCONNECT CLUTCH RESERVOIR TUBE (M/T TRANSAXLE)

a. Slide the clip and disconnect the clutch reservoir tube.

4. REMOVE BRAKE MASTER CYLINDER

SST 09023-00100

5. REMOVE BATTERY
6. REMOVE BRAKE ACTUATOR WITH BRACKET
7. REMOVE BRAKE BOOSTER ASSY
