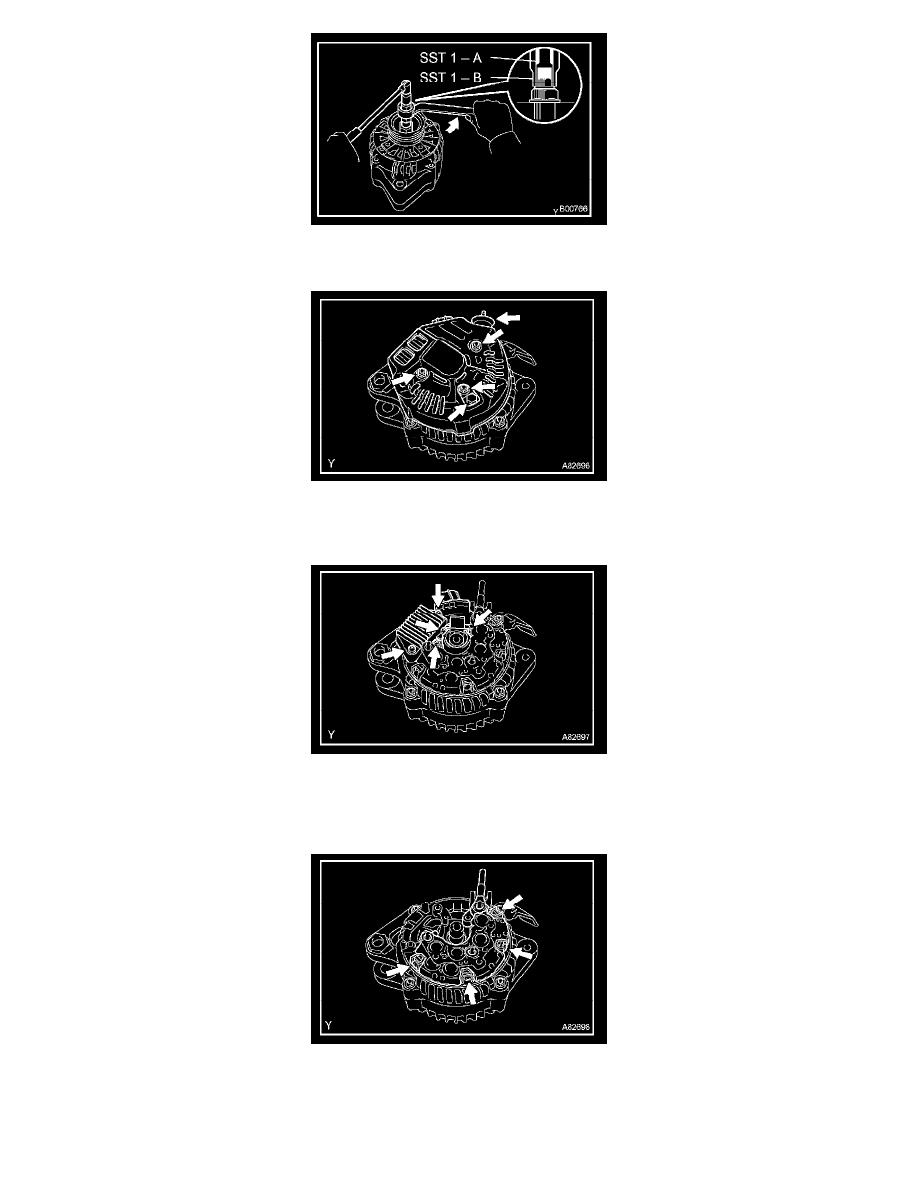

Turn SST 1-B, and remove SST 1-A and B.

g. Remove the pulley nut and pulley.

2. REMOVE REAR END COVER

a. Remove the nut and terminal insulator.
b. Remove the bolt, 3 nuts and plate terminal, and then remove the end cover.

3. REMOVE GENERATOR BRUSH HOLDER AND GENERATOR REGULATOR

a. Remove the brush holder cover from the brush holder.
b. Remove the 2 screws and brush holder.
c. Remove the 3 screws and generator regulator.

4. REMOVE GENERATOR HOLDER W/RECTIFIER

a. Remove the 4 screws and holder w/ rectifier.

5. REMOVE GENERATOR RECTIFIER END FRAME
