a. Remove the 4 rubbers insulator.
b. Remove the seal plate.

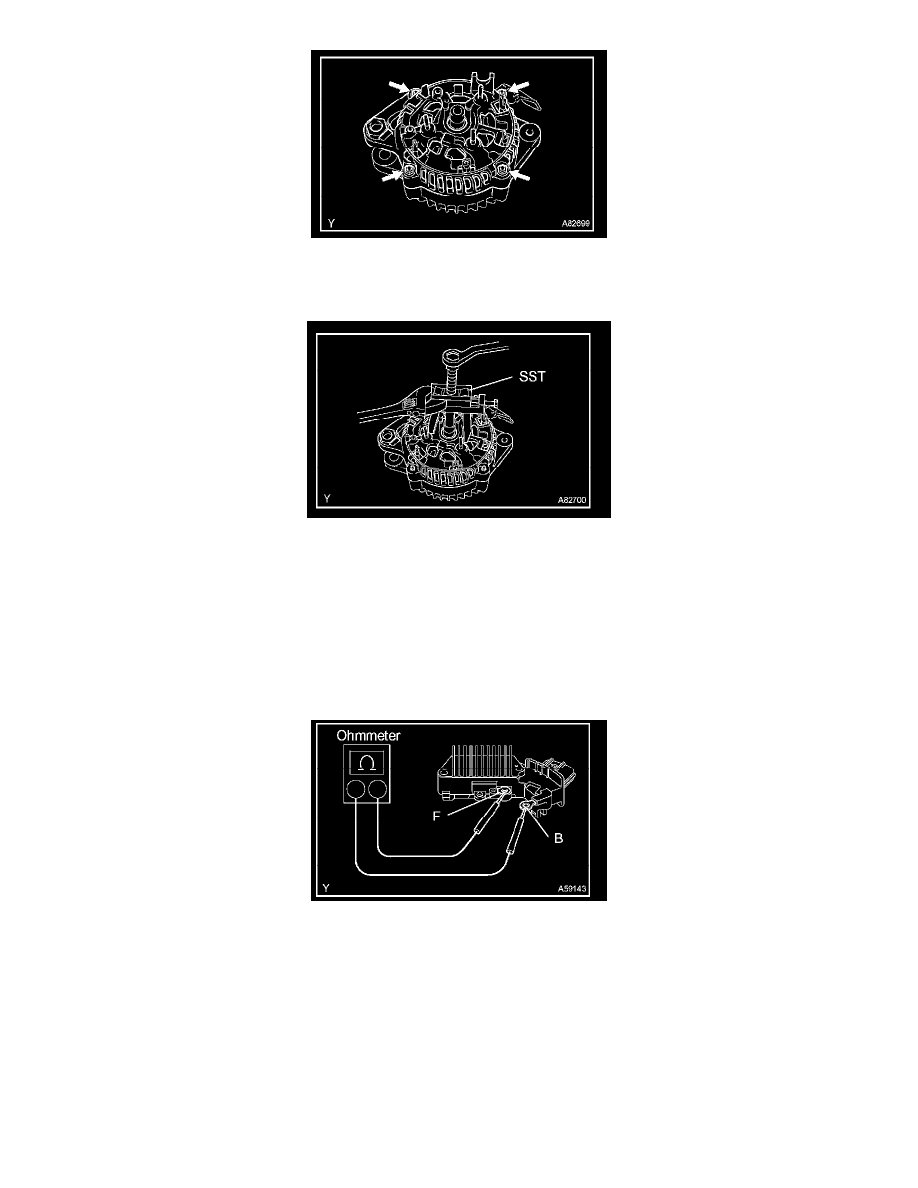

c. Remove the 4 nuts and clip code.

d. Using SST, remove the rectifier end frame.

SST 09286-46011

6. REMOVE GENERATOR ROTOR ASSY

a. Remove the generator washer from the rotor.
b. Remove the rotor from the drive end frame.

NOTE:  Do not drop the rotor.

7. INSPECT GENERATOR REGULATOR ASSY

a. Using an ohmmeter, check for continuity between terminals F and B.

Standard:
When the positive and negative poles between terminals F and B are exchanged, there is continuity in one way but no continuity in another
way.
If the continuity in not as specified, replace the generator regulator.
