c. Install the seal plate on the rectifier end frame.

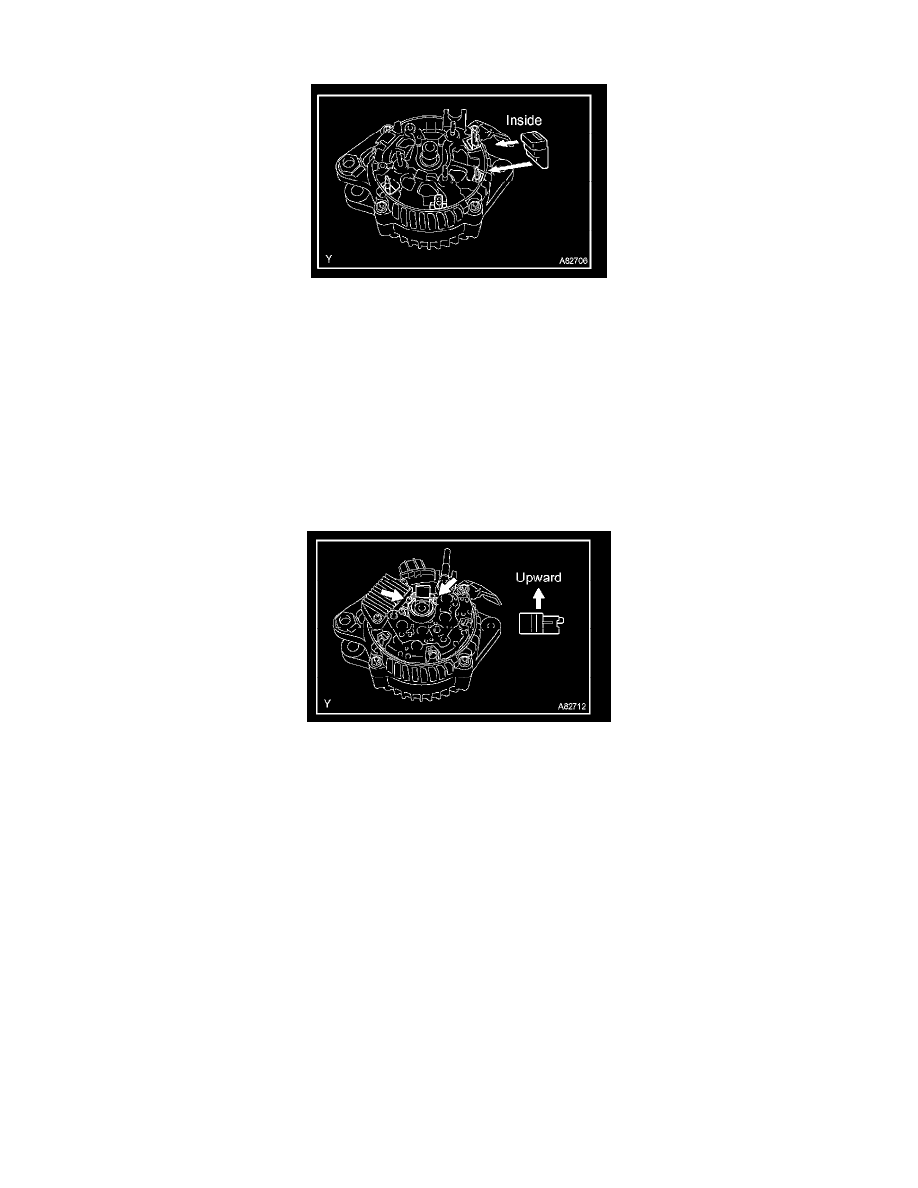

d. Install the 4 rubber insulator on the lead wires.

NOTE:  Be careful of the rubber insulator installation direction.

14. INSTALL GENERATOR HOLDER W/RECTIFIER

a. Install the rectifier holder while pushing it with the 4 screws.

Torque: 2.9 Nm (30 kgf.cm, 26 in.lbf)

15. INSTALL GENERATOR REGULATOR ASSY

a. Install the 3 screws and generator regulator.

Torque: 2.0 Nm (20 kgf.cm, 18 in.lbf)

16. INSTALL GENERATOR BRUSH HOLDER ASSY

a. Install the 2 screws and brush holder.

Torque: 2.0 Nm (20 kgf.cm, 18 in.lbf)

NOTE:  Be careful of the holder installation direction.

b. Install the brush cover.

17. INSTALL REAR END COVER

a. Install the end cover and plate terminal with the bolt and 3 nuts.

Torque:
3.9 Nm (40 kgf.cm, 34 in.lbf) for bolt
4.4 Nm (45 kgf.cm, 39 in.lbf) for nut

b. Install the terminal insulator with the nut.

Torque: 3.6 Nm (37 kgf.cm, 32 in.lbf)

18. INSTALL GENERATOR PULLEY

SST 09820-63010 (09820-06010, 09820-06020)
