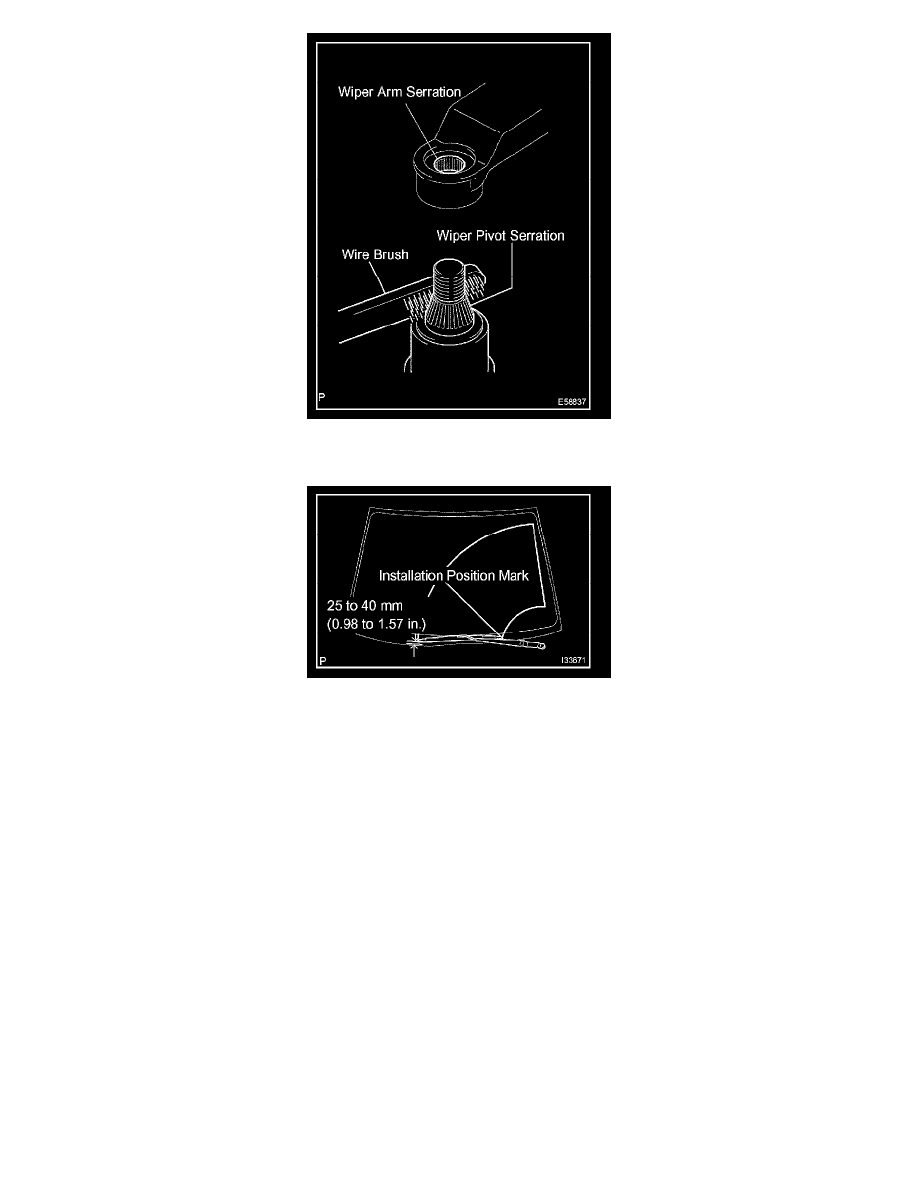

b. Scrape off the serration part of the wiper arm with a round file or equivalent.
c. Clean the wiper pivot serration with a wire brush.

d. Install the front wiper arm & blade assy LH with the nut in the position as shown in the illustration.

Torque: 20 Nm (205 kgf.cm, 15 ft.lbf)
Installation Position Mark:
25 to 40 mm (0.98 to 1.57 in.)

HINT:  Hold the arm hinge by hand to fasten the nut.

e. Operate the wiper while running water or washer fluid over the window, and check the wiping condition and that the rear wiper does not hit

against the vehicle's body.

12. INSTALL FR WIPER ARM & BLADE ASSY RH
