Yaw Rate Sensor: Service and Repair
Removal

BRAKE CONTROL: YAW RATE AND ACCELERATION SENSOR: REMOVAL

REMOVAL

1. DISCONNECT CABLE FROM NEGATIVE BATTERY TERMINAL
2. REMOVE REAR CONSOLE BOX COVER See: Body and Frame/Interior Moulding / Trim/Console/Service and Repair/Removal

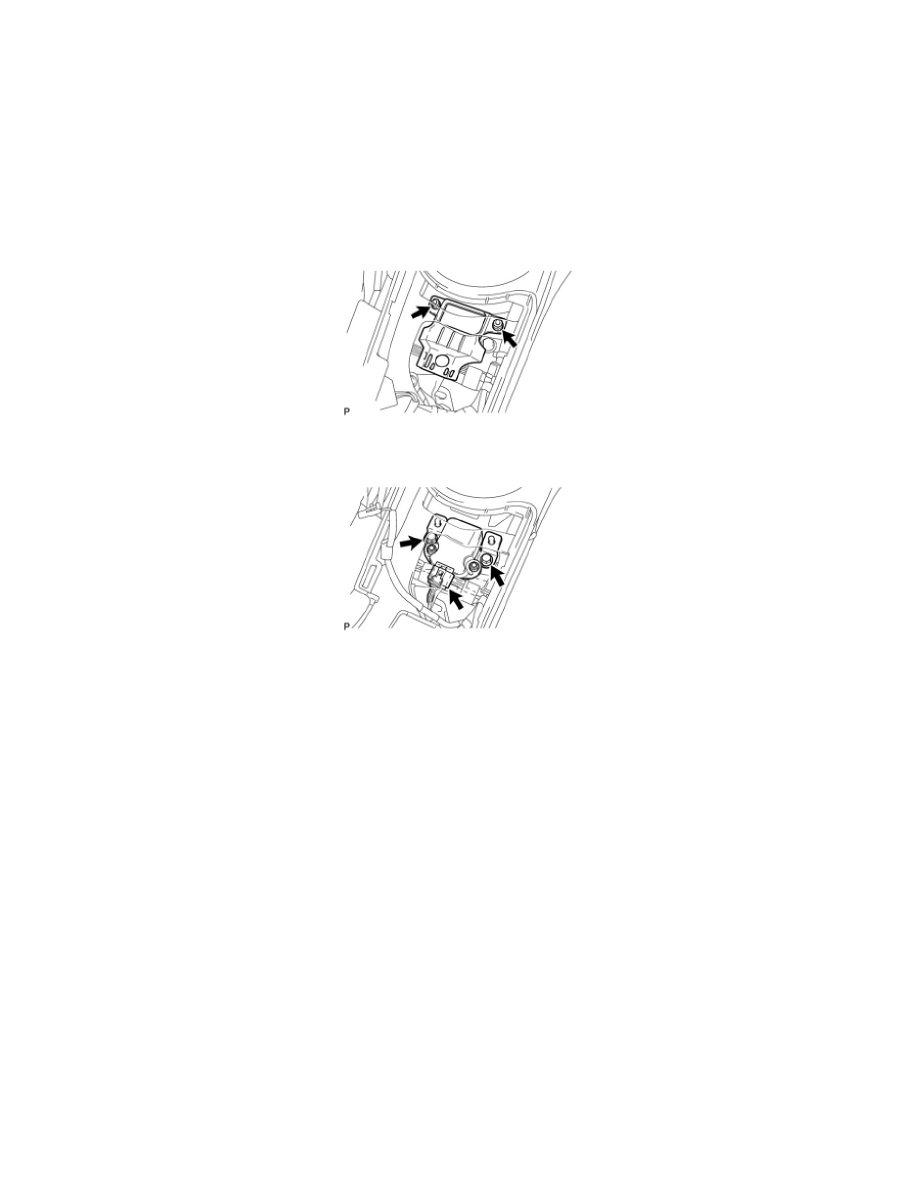

3. REMOVE YAW RATE AND ACCELERATION SENSOR PROTECTOR

(a) Remove the 2 nuts and yaw rate and acceleration sensor protector.

4. REMOVE YAW RATE AND ACCELERATION SENSOR

(a) Disconnect the yaw rate and acceleration sensor connector.
(b) Remove the 2 bolts and yaw rate and acceleration sensor.
