NG -- CONNECT CONNECTOR
OK -- Continue to next step.

3. CONNECT CONNECTOR

(a) Reconnect the P-CAN junction connector.

NEXT -- Continue to next step.

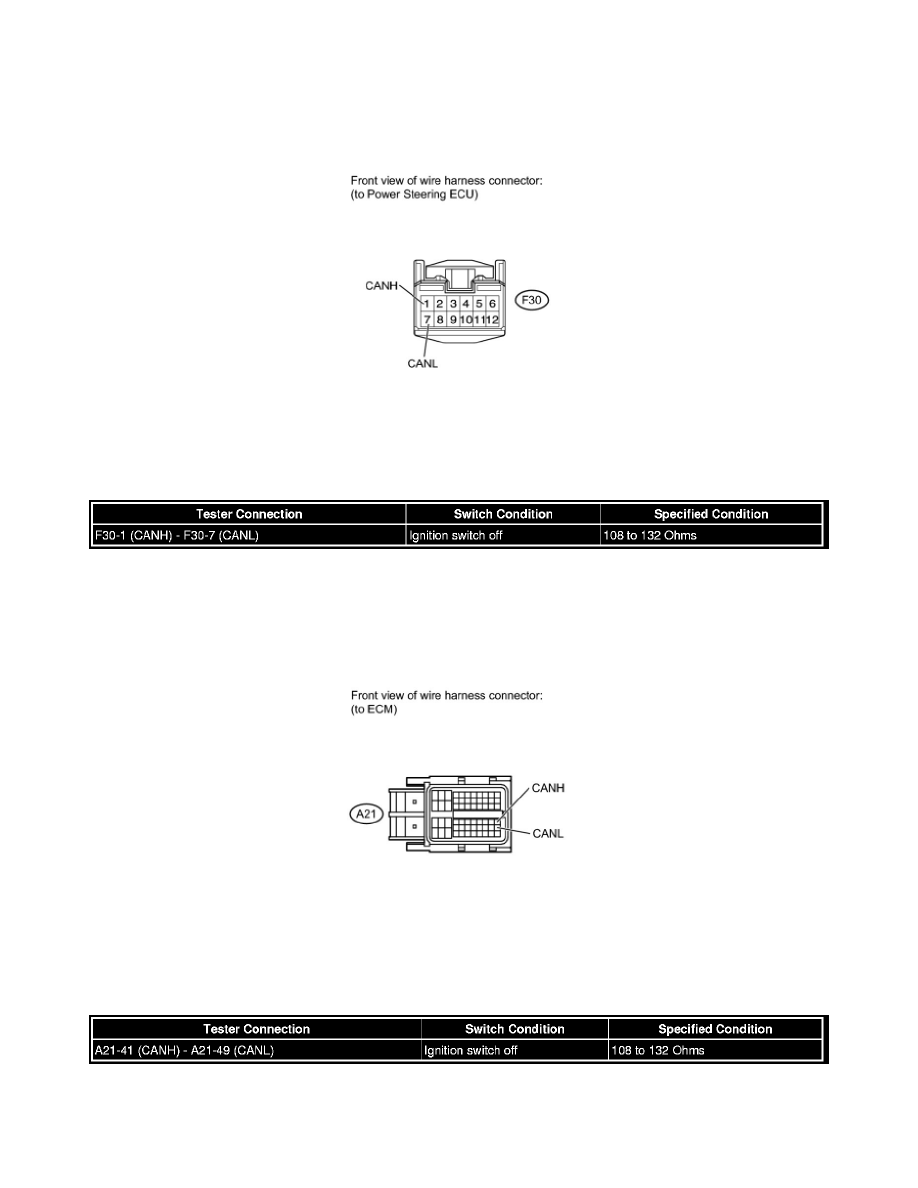

4. CHECK CAN MAIN WIRE OR CONNECTOR (POWER STEERING ECU)

(a) Turn the ignition switch off.
(b) Disconnect the F30 power steering ECU connector.
(c) Measure the resistance according to the value in the table below.

Standard resistance:

NG -- CONNECT CONNECTOR
OK -- REPLACE POWER STEERING ECU

5. CONNECT CONNECTOR

(a) Reconnect the P-CAN junction connector.

NEXT -- Continue to next step.

6. CHECK CAN MAIN WIRE OR CONNECTOR (ECM)

(a) Turn the ignition switch off.
(b) Disconnect the A21 ECM connector.
(c) Measure the resistance according to the value in the table below.

Standard resistance:

NG -- CONNECT CONNECTOR
OK -- REPLACE ECM

7. CONNECT CONNECTOR

(a) Reconnect the ECM connector.
