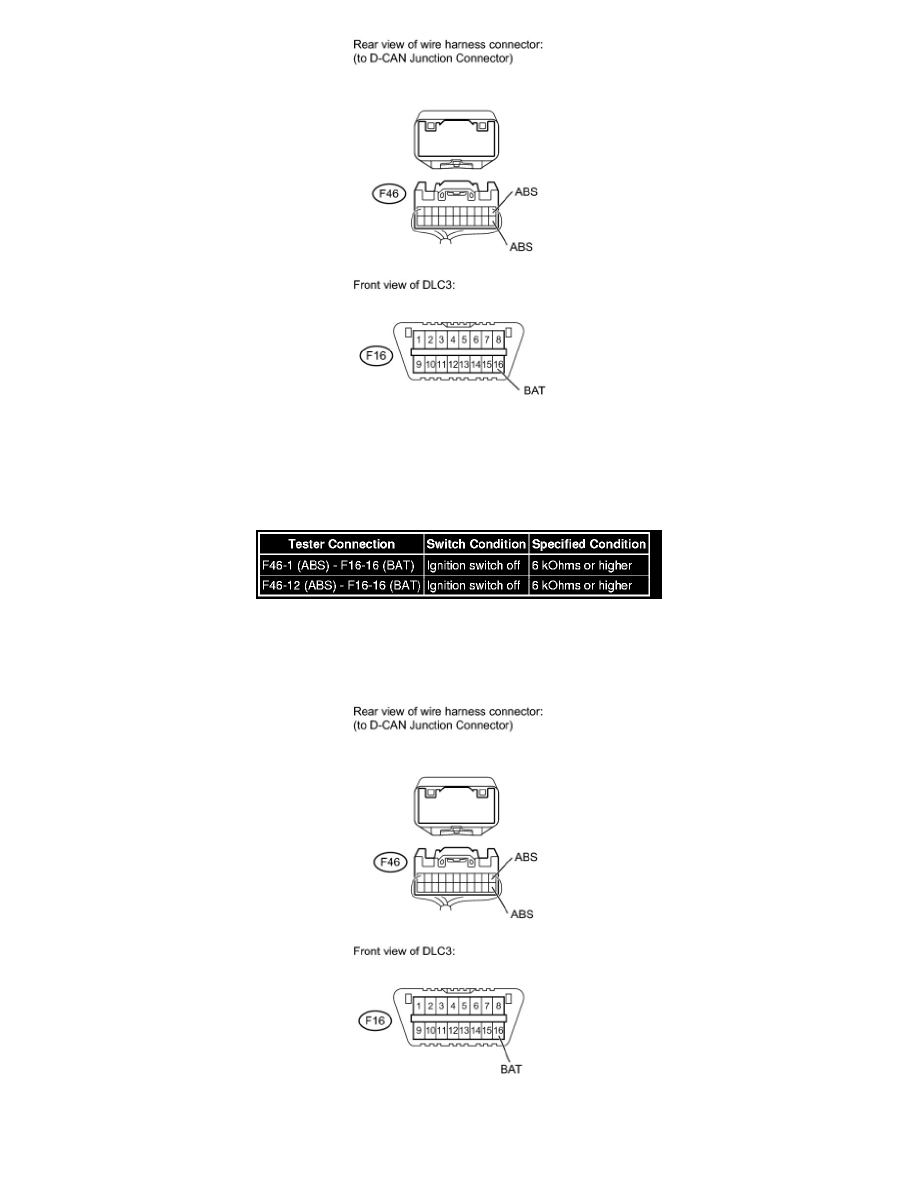

(a) Measure the resistance according to the values in the table below.
HINT: The resistance must be measured after the F46 D-CAN junction connector is disconnected.

Standard resistance:

NG -- CHECK CAN BUS LINE FOR SHORT TO +B (BRAKE ACTUATOR (SKID CONTROL ECU) BRANCH WIRE)
OK -- Continue to next step.

10. CHECK CAN BUS LINE FOR SHORT TO +B (D-CAN J/C - ABS AND TRACTION ACTUATOR (SKID CONTROL ECU))

NOTE: For vehicles without VSC, go to step 12.

(a) Measure the resistance according to the values in the table below.
HINT: The resistance must be measured after the F46 D-CAN junction connector is disconnected.
