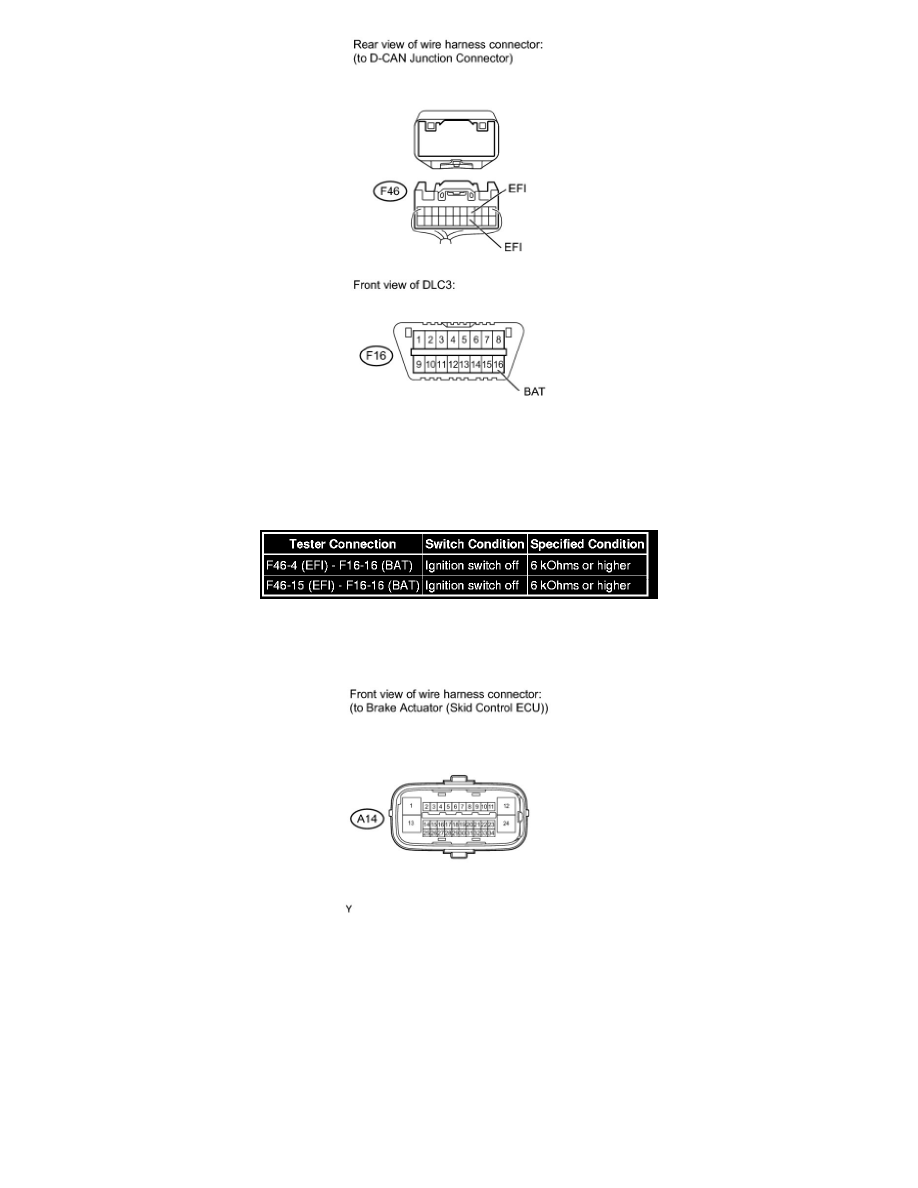

(b) Measure the resistance according to the values in the table below.
HINT: The resistance must be measured after the F46 D-CAN junction connector is disconnected.

Standard resistance:

NG -- REPAIR OR REPLACE CAN MAIN WIRE CONNECTED TO ECM (CAN-H, CAN-L)
OK -- REPLACE ECM

19. CHECK CAN BUS LINE FOR SHORT TO +B (BRAKE ACTUATOR (SKID CONTROL ECU) BRANCH WIRE)

(a) Disconnect the A14 brake actuator (skid control ECU) connector.
