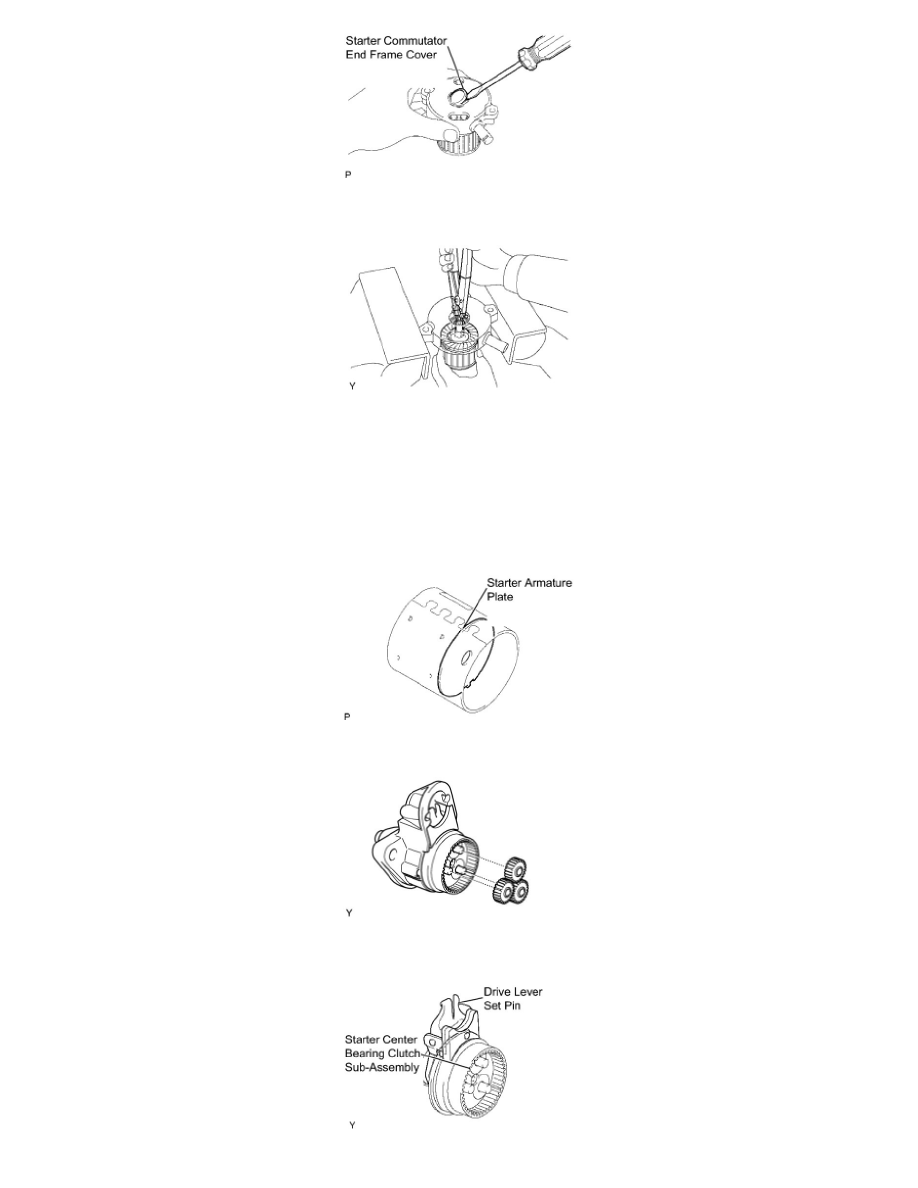

3. REMOVE STARTER COMMUTATOR END FRAME COVER

(a) Using a screwdriver, remove the starter commutator end frame cover from the starter commutator end frame.

4. REMOVE STARTER ARMATURE ASSEMBLY

(a) Hold the starter commutator end frame in a vise between aluminium plates.

NOTE: Do not over tighten the vise.

(b) Using snap ring pliers, remove the snap ring and the plate washer.
(c) Remove the starter armature assembly from the commutator end frame assembly.

NOTE: Do not drop the starter armature assembly.

5. REMOVE STARTER ARMATURE PLATE

(a) Remove the starter armature plate from the starter yoke assembly.

6. REMOVE STARTER PLANETARY GEAR

(a) Remove the 3 planetary gears from the starter drive housing.
