(b) Install the 3 planetary gears.

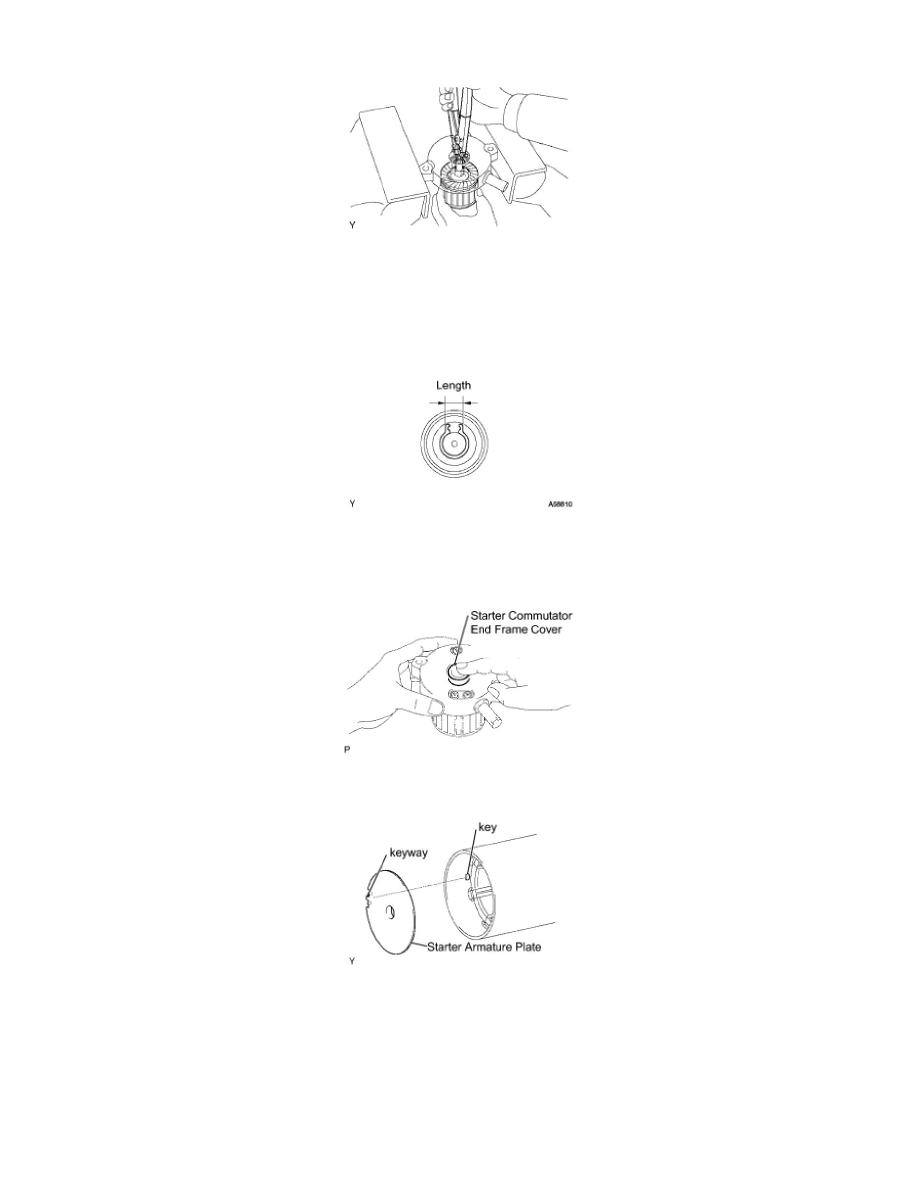

3. INSTALL STARTER ARMATURE ASSEMBLY

(a) Apply grease to the washer plate and the armature shaft.
(b) Install the armature shaft onto the starter commutator end frame assembly.
(c) Using snap ring pliers, install the plate washer and a new snap ring.

NOTICE:
-

Be sure to install the snap ring in the armature shaft grove securely.

-

Be sure to properly install the snap ring because it easily expands.

(d) Using vernier calipers, measure the snap ring.

Maximum length:
5.0 mm (0.197 in.)

If the length is greater than the maximum, replace the snap ring.

4. INSTALL STARTER COMMUTATOR END FRAME COVER

(a) Install the starter commutator end frame cover onto the starter commutator end frame assembly.

5. INSTALL STARTER ARMATURE PLATE

(a) Insert the starter armature plate into the starter yoke assembly.
(b) Align the cutout of the plate with the inside protrusion of the starter yoke assembly, and install the plate.
