xD L4-1.8L (2ZR-FE) (2008)

Page 4
background image

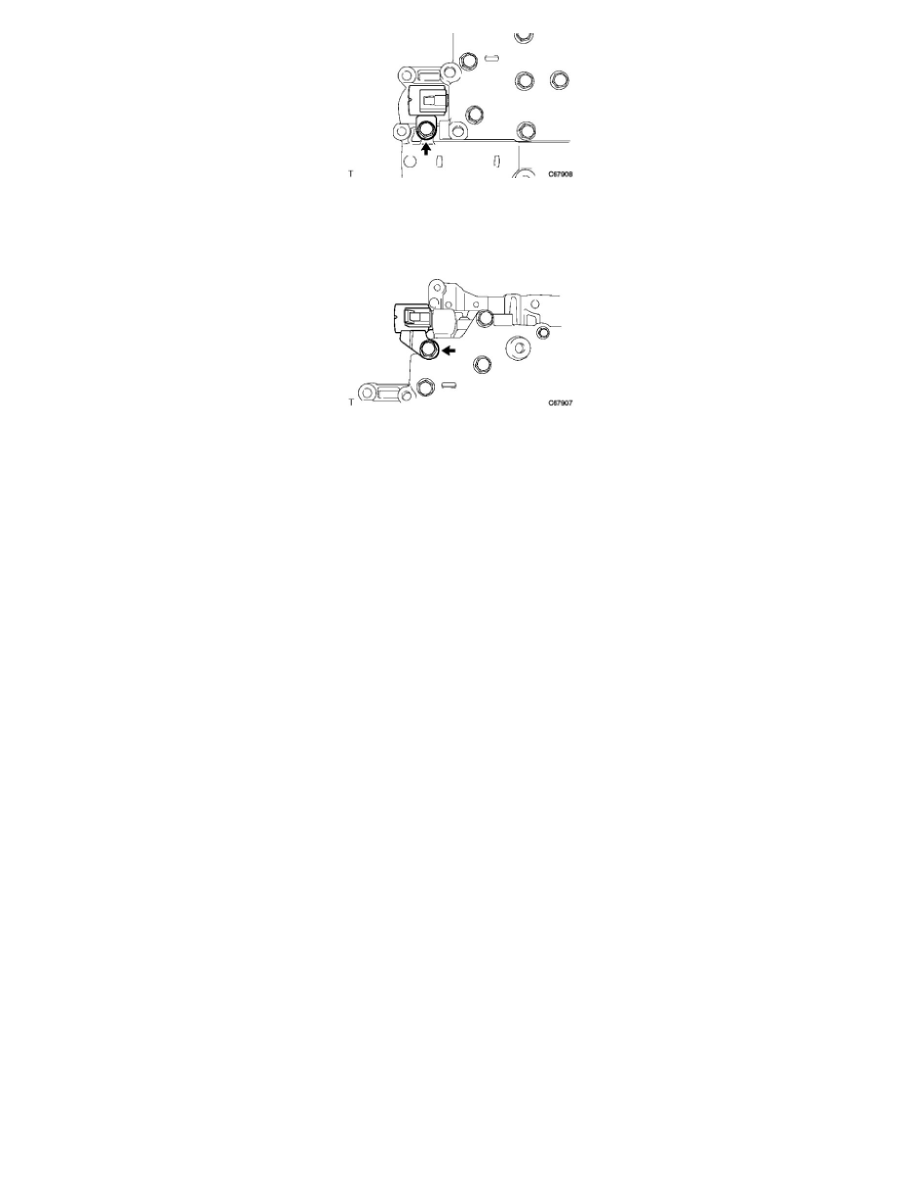

(a) Install the shift solenoid valve S2 to the valve body with the bolt.

Torque: 11 Nm (110 kgf-cm, 8 ft-lbf)

5. INSTALL SHIFT SOLENOID VALVE S1

(a) Install the shift solenoid valve S1 to the valve body with the bolt.

Torque: 11 Nm (110 kgf-cm, 8 ft-lbf)
