Cruise Control: Description and Operation

OPERATION

-

The cruise control system automatically controls the vehicle speed.It allows the vehicle to run at a constant speed without need for the driver to
keep the accelerator pedal depressed.

-

When the driver has activated the system and made a desired speed setting, the cruise control module compares the actual vehicle speed detected
by the speed sensor (MT) or transmission control module (AT) with the preset speed in the memory, then generates a signal according to the
difference between the two speeds.
This signal is transmitted to the actuator located in the engine compartment.
The actuator operates the throttle cam as necessary to keep the preset vehicle speed.

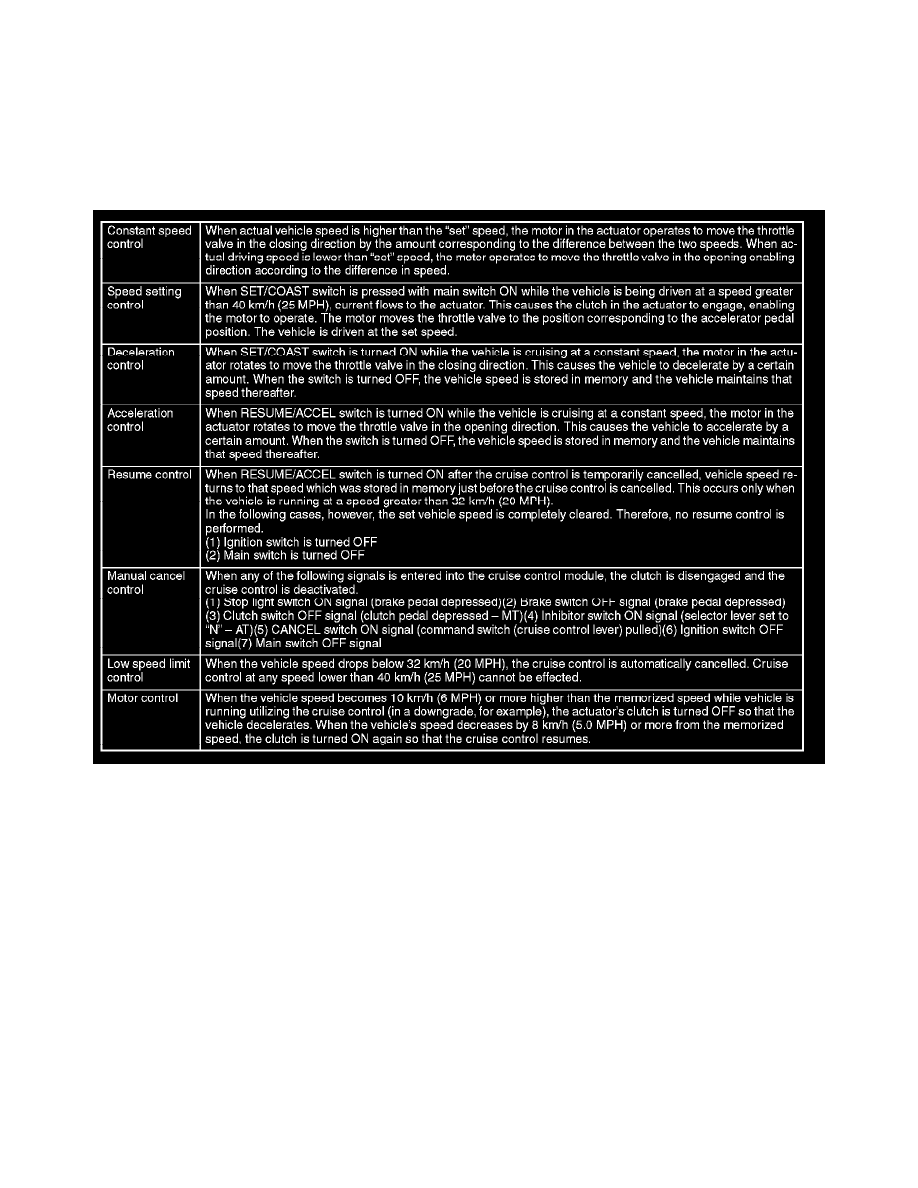

Control And Operation
