Cruise Control: Diagrams (page 3 of 5)

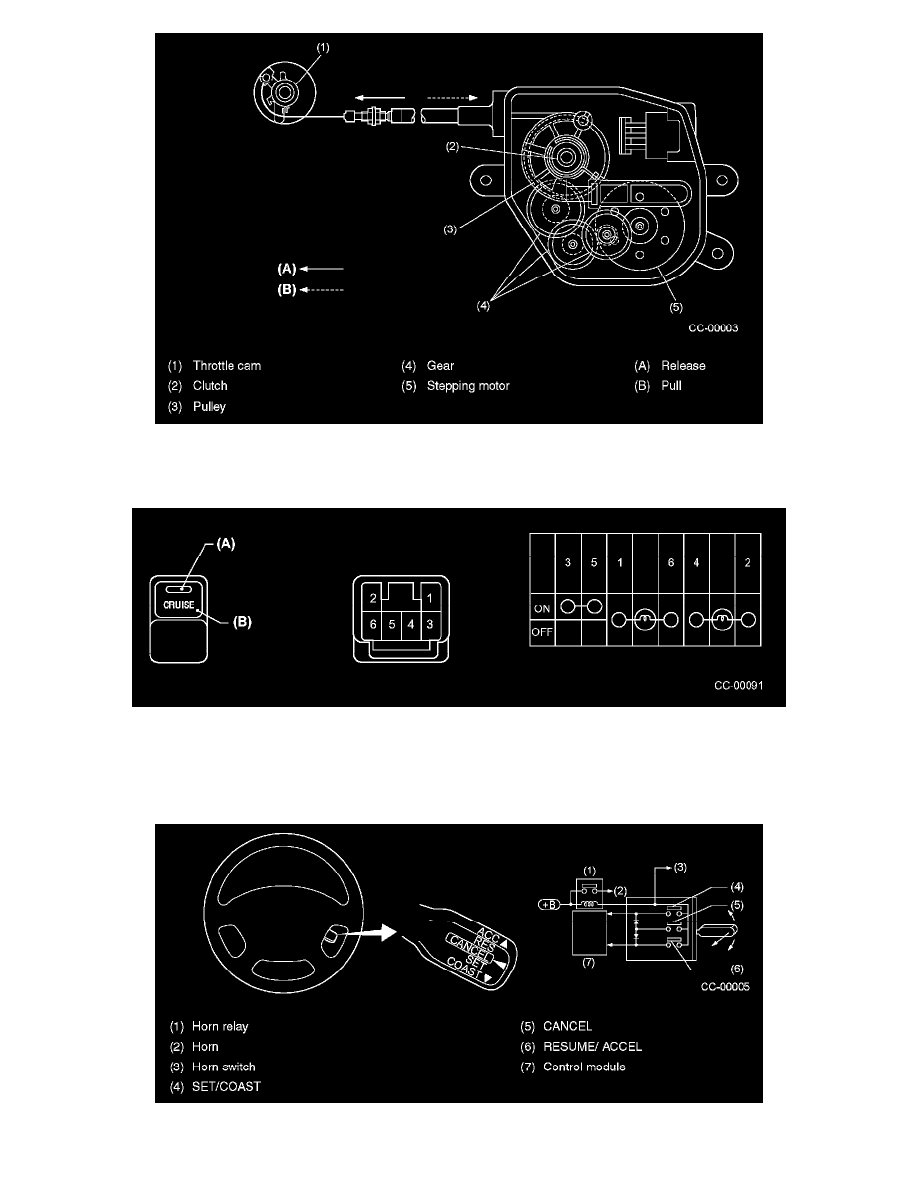

ACTUATOR

In response to a signal from the cruise control module, the clutch in the actuator is turned ON. This causes the stepping motor to operate, pulling the
throttle cam for speed control.

MAIN SWITCH

-

The main switch is the main power supply switch of the cruise control module. It has a built-in power indicator (A) and a night illumination light
(B).

-

When the ignition switch is placed in the OFF position with the main switch ON, the main switch is also turned OFF. Even if the ignition switch is
turned ON again, the main switch will stay in the OFF state.

COMMAND SWITCH (CRUISE CONTROL LEVER)
