Cruise Control: Diagrams (page 4 of 5)

-

When the vehicle is driven with the cruise control activated, the command switch controls its operation. It inputs SET/COAST signal,
RESUME/ACCEL signal or CANCEL signal to the cruise control module.

-

The command switch is located on the right side of the steering wheel, so the driver can operate it without releasing hands from the steering wheel.

-

The command switch is a self-returning lever type.

Resume/Accel And Set/Coast Switch

Each switch contact is held closed as long as the lever is kept pressed in the relevant direction and resulting current is applied as a signal to the control
module.

Cancel Switch

All the switch contacts are closed as long as the lever is pulled toward the CANCEL position (toward the driver). This causes the RESUME/ACCEL
and SET/COAST ON signals to be sent to the control module simultaneously.

CANCEL SIGNALS

The cancel signal deactivates the cruise control function. Operating any of the following switches results in generation of the cancel signal. On
receiving the signal, the cruise control module cancels the cruise control function.
-

Stop light switch

-

Brake switch

-

Clutch switch (MT model)

-

Inhibitor switch (AT model)

-

Main switch

-

Command switch (CANCEL position)

VEHICLE SPEED SENSOR

Vehicle speed sensor is installed on the transmission, and sends signal to the cruise control module which uses it in controlling the cruise control
function (MT model).

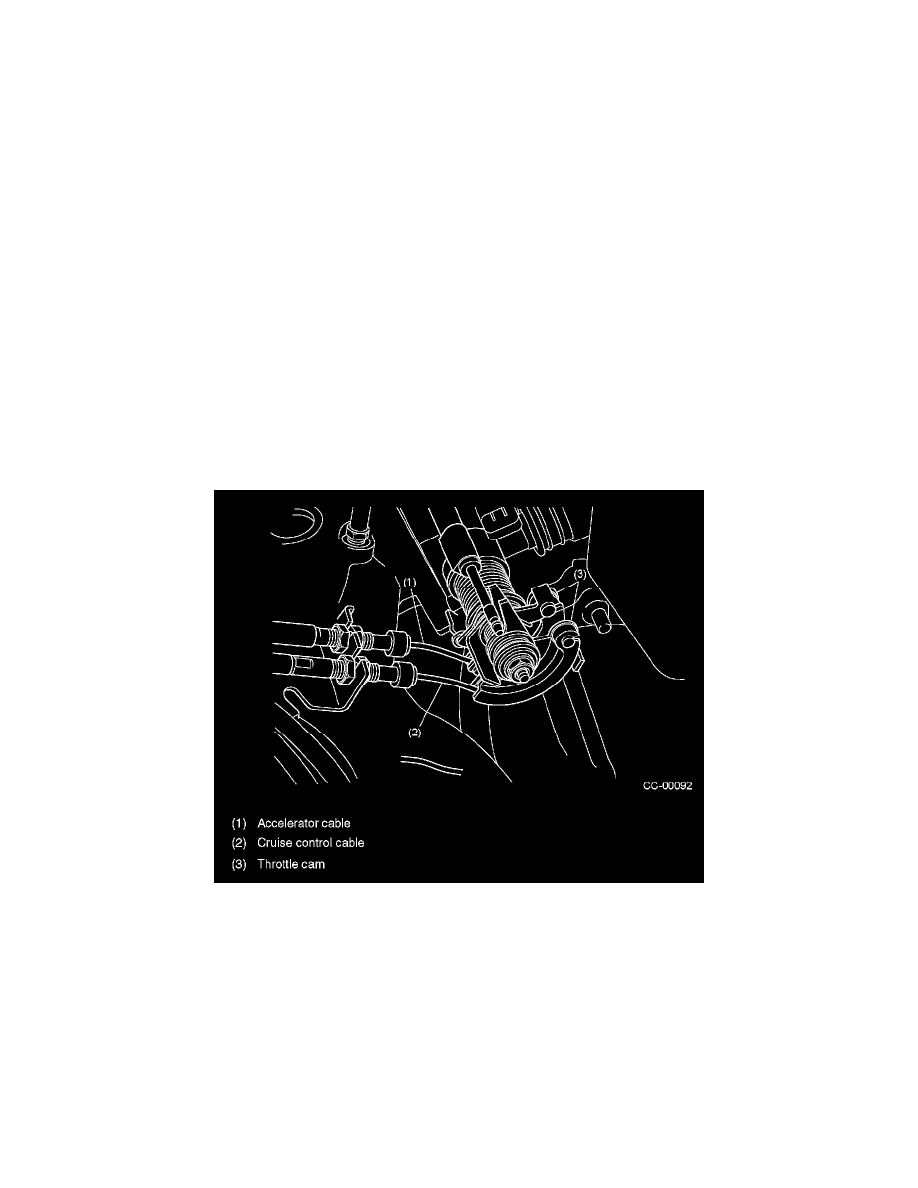

ENGINE THROTTLE

-

The throttle body is equipped with two throttle cams. One is used during acceleration and the other during cruising in order to open or close the
throttle valve.

-

These cams operate independently of each other. In other words, when one cam operates, the other may not.
