Carpet: Service and Repair

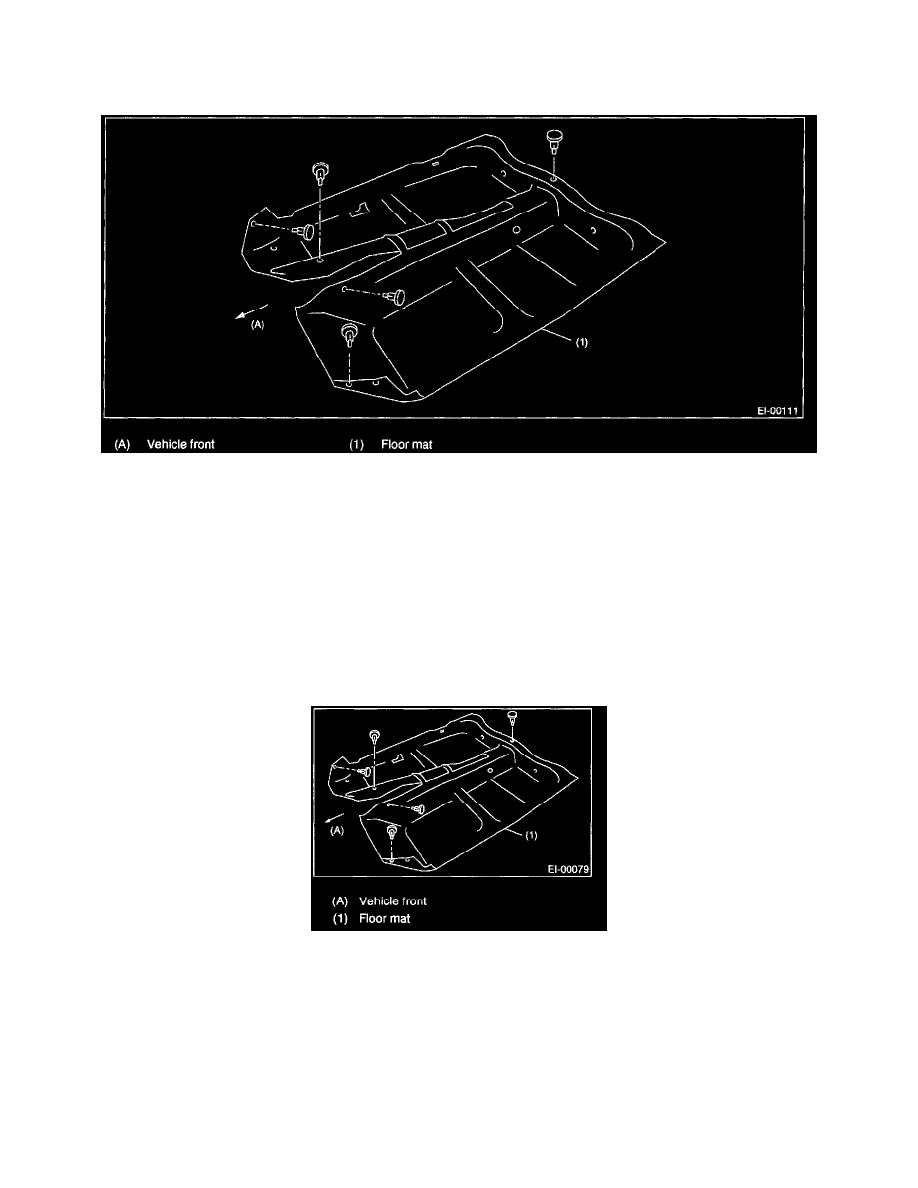

Floor Mat

FLOOR MAT

Floor Mat

REMOVAL

1. Remove the front seats.
2. Remove the rear seat cushion. <Ref. to REMOVAL, Rear Seat.>
3. Remove the console box.
4. Remove the side sill front cover, side sill rear cover and center pillar lower trim. <Ref. to REMOVAL, Lower Inner Trim.>
5. Remove the footrest or clips from floor mat.
6. Remove the mat hook.
7. Remove the mat from toe board area.
8. Remove the mat from rear heater duct.
9. Roll the mat, and then take it out of opened rear door.

INSTALLATION

Install in the reverse order of removal.

NOTE:

-

Secure the mat firmly with hook and Velcro tape.

-

Insert the mat edge firmly into the groove of side sill cover.
