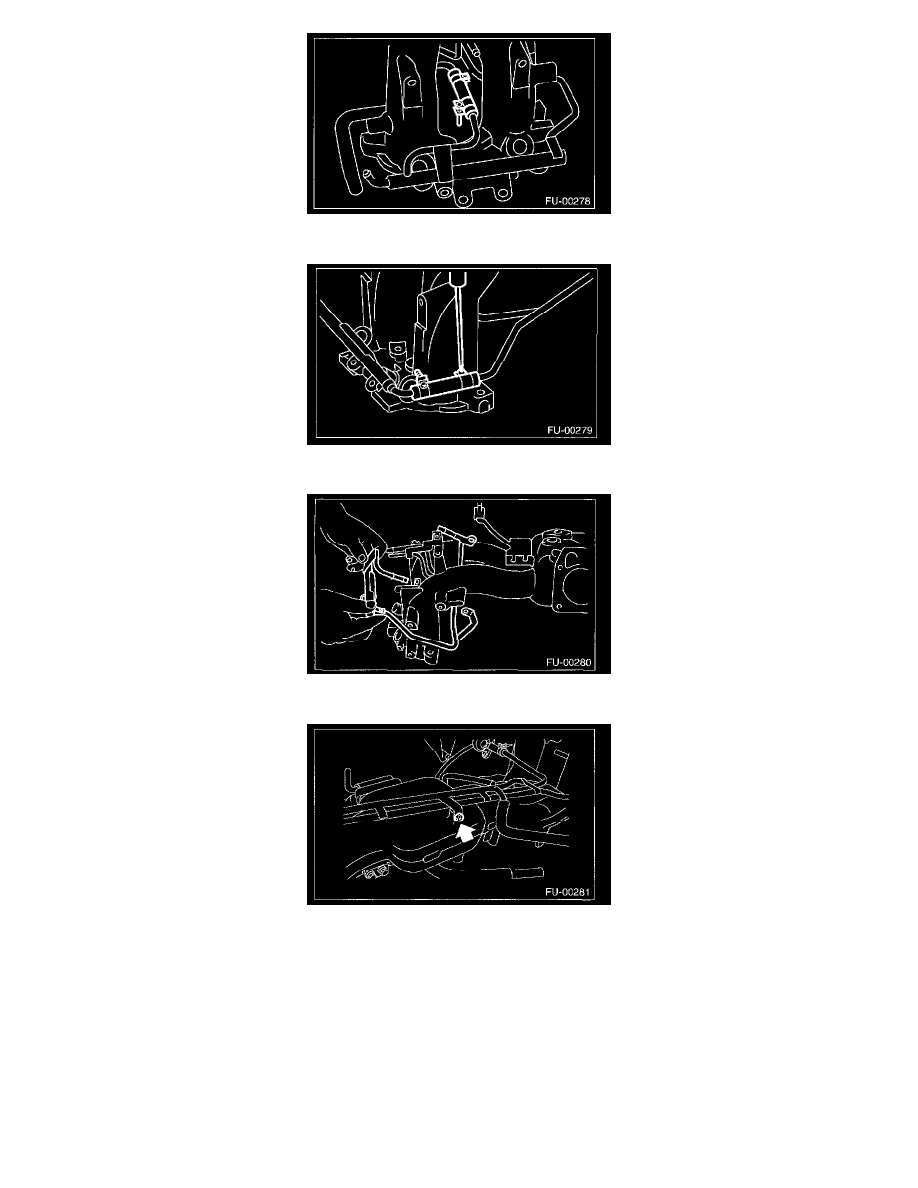

20. Loosen the clamp which holds the front left side fuel hose to the injector pipe and remove the pipe.

21. Loosen the clamp which holds the front right side fuel hose to the injector pipe and remove the pipe.

22. Remove the fuel injector pipe.

23. Remove the bolt which installs the fuel pipes on the intake manifold.
24. Remove the fuel pipe assembly and pressure regulator, from the intake manifold.

ASSEMBLY

1. Install the fuel pipe assembly and pressure regulator, etc. to the intake manifold.
